pc-con

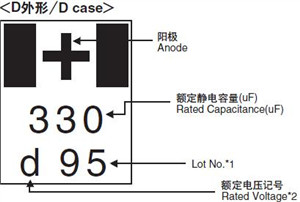

　　※1 lot No.表示大致的生产年月日。

　　Lot No.shows roughly manufacturing date,Jan to Sep.are 1 to9,Oct.is N,and Dec.is D.

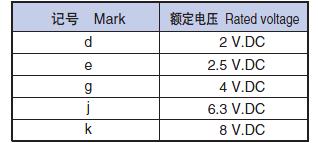

　　※2 额定电压记号/Rated voltage mark

　　PC-CON的基本结构，最重要的氧化铝介质层、电解液PPy层形成。然后在阴极是由应用第一炭素糊料,然后银酱。PC-CON的地层构造电容器元素意味着PC-CONs能达到一种广泛的能力,通过改变胶布层数的输送。

　　一个特色是阳极PC-CON金线相连。另一个是酸蚀表面电容器投切产生的元素是没有用的。这是必要的,保证其安全性和可靠性的PC-CON,因为自我疗愈的性能的镀膜在导电聚合物材料的铝固体电解电容不如那些的镀膜在铝电解电容器。

　　1、低阻抗、低ESR（高频率领域）

　　因为拥有理想的频率特性，所以可以在高频率领域用于消除噪音。

　　2、高允许纹波电流

　　允许纹波电流大，可用于开关式电源的电源平滑。

　　3、稳定的温度特性

　　从-55℃到+105℃，拥有稳定的温度特性。

　　4、对应回流焊接

　　拥有高焊锡耐热性能（260℃、10秒），可以进行回流焊接。

　　5、优良的高温负荷寿命

　　所使用的固体电解质聚吡咯具有优良的耐热性能。

　　1.关于禁止使用的电路

　　pc-con不可以使用在以下的电路。

　　1）耦合电路

　　2）定时电路

　　3）漏电流影响大的电路

　　2、关于极性

　　pc-con需区分极性使用，使用时请确认极性标志。

　　如在使用时弄错极性，会导致漏电流增加，短路等故障的发生。

　　3、关于使用电压

　　使用pc-con时，请不要施加超过额定值的电压。施加过电压会导致短路的发生。

　　4、关于工作温度

　　请在规格书规定的工作温度范围内使用。在超过规格书规定的温度范围以外使用时，会造成电容器性能劣化、发生故障等。

　　关于工作温度，也请注意配套机器内的发热体（如三极管、电阻等）所散发的热量以及由于纹波电流产生的电容器自身发热。

　　5、关于纹波电流

　　请不要让超过允许纹波嗲刘的电流通过电容器。

　　过大的纹波电流通过时，会因其内部发热而会导致寿命变短。

　　6、关于焊锡焊接

　　焊接条件（回流温度、时间）不可超过规格书的规定范围。

　　超过规定范围的焊接条件，会给其电特性及寿命带来不良影响。

　　7、关于漏电电流

　　焊接之后，漏电流会稍有增加。在最高温度以下对pc-con施加电压之后，漏电电流就会逐渐减少。

　　8、关于使用环境

　　请不要在以下环境中使用pc-con

　　1）直接溅水、盐水、油、或处于结露状态的环境

　　2）充满有害气体（硫化氢、氯气、氨气等）的环境

　　3）有臭氧、紫外线及放射线照射的环境

　　9、关于故障模式

　　pc-con的故障模式主要是因温度负荷所造成的开路故障模式，此外，因过电压、反向电压等原因造成的短路故障模式也偶有发生。

　　通过降低环境温度、纹波电流以及施加的电压，可以延长到达故障模式的时间。

　　10关于保管

　　请避免日光的直接照射，在常温常湿下（5-30℃、70%HR以下），保管pc-con未开封状态可于上述条件下保管一年。

　　11、关于废弃处理

　　pc-con由各种金属及树脂类构成，请作为工业废弃物处理。

　　12、基板清洗

　　pc-con在常温下，可以承受5分钟以内的电路板清洗。（也可以进行超声波清洗）。但是必须进行充分冲刺（用蒸馏水冲刷3-5分钟）和干燥。
