旋转传感器

旋转传感器的原理

• 　　霍尔电路通电后，磁体每经过霍尔电路一次，便输出一个电压脉冲。 由此，可对转动物体实施转数、转速、角度、角速度等物理量的检测。在转轴上固定一个叶轮和磁体，用流体（气体、液体）去推动叶轮转动，便可构成流速、流量传感器。在车轮转轴上装上磁体，在靠近磁体的位置上装上霍尔开关电路，可制成车速表，里程表等等。

旋转传感器的特点

• 　　无接触 － 霍尔效应技术

  　　单一输出通道

  　　5Vdc 或 9-30Vdc 电源

  　　传感器测量总范围介于 0-20° 至 0-360 °之间

  　　模拟或数字 (PWM) 输出

  　　在所选测量范围内为 12 位分辨率

  　　输出信号的低噪音级别 (1mVrms)

  　　加固型 88 毫米外罩设计，铝或不锈钢材质

  　　出色的轴强度，具有双轴承支撑

  　　工作温度为 -40° 至 +120°C

  　　环境防护等级达到 IP68

  　　M12 连接器，易于安装

  　　配合电缆插座，电缆长度为 2 或 5 米

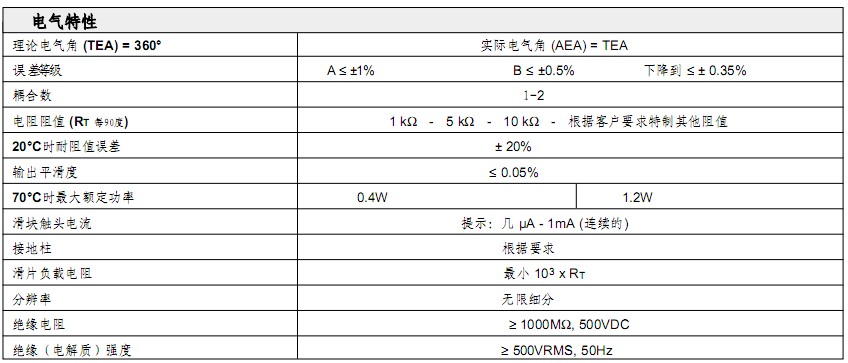

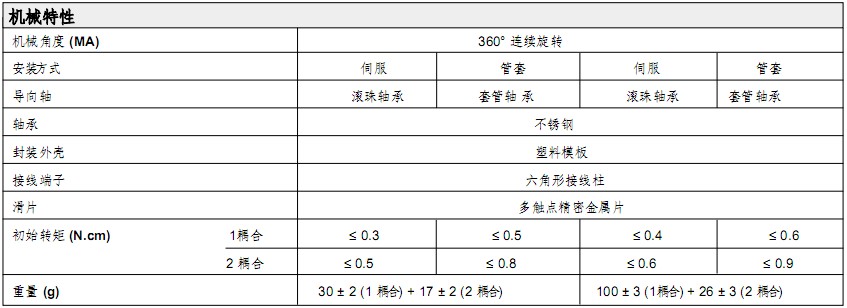

旋转传感器的主要参数
