差分放大电路

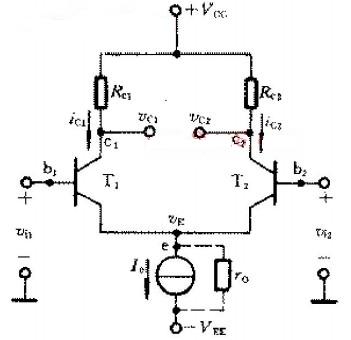

　　基本差分式放大器如图所示。 图中 T1,T2是特性 的晶体管，电路对称,参数也对称。如：V BE1 =V BE2 ,R c1 =R c2 =R c ,R b1 =R b2 = R b ,β1 =β2 =β。电路有两个输入端和两个输出端。

　　（1）当v i1 =v i2 =0时，即静态时， 电路 对称：I c1 = I c2 = I 0 /2, R c1 I c1  = R c2 I c2 ，V o =V c1 -V c2 =0 即输入为0时,输出也为0 。

　　（2）加入差模信号时，即v s1 =-v s2 =v sd /2，从电路看v B1 增大使得i B1 增大,使i c1 增大,使得v c1 减小v B2 减小使得i B2 减小,又使得i c2 减小，使得v c2 增大.由此可推出：v o =v c1  - v c2 =2v c1 ，每个变化量v不等于0, 有信号输出。

　　若在输入端加共模信号,即v s1 =v s2 ， 电路的对称性和恒流源偏置,理想情况下v o =0，无输出。

　　这 所谓"差动"的意思；即两个输入端之间有差别， 输出端才有变动。

　　（1）静态工作点的估算

　　I C1 =I C2 =I c =I O /2

　　V C1 =V C2 =V cc -I c R c

　　I B1 =I B2 =I c /β=I B =I/2β

　　（2）差摸电压增益和输入、输出电阻

　　差放电路有两个输入端和两个输出端。同样， 输出也分双端输出和单端输出方式。组合起来,有四种连接方式：双端输入双端输出、双端输入单端输出,单端输入双端输出,单端输入单端输出。

　　（a）双入双出电路

　　差模输入： v i1 =-v i2 =v id /2，则i C1 上升时,i C2 下降。

　　若电路完全对称时，则△i C1 =△i C2 ， 因为I O 不变，因此v e =0。负载在电路完全对称,双入双出的 下,A VD =A V1 ,可见该电路使用成倍的元器件换取抑制零漂的能力。

　　差模输入电阻R i ：从两个输入端看进去的等效电阻R i =2r be

　　差模输出电阻R 0 ：从两个输出端看进去的等效电阻R 0 =2R C  R 0 , R i 是单管的两倍。

　　（3）共模电压增益

　　① 双端输出的A VC 。

　　因为v i1 =v i2 ，此时变化量相等，即v C1 =v C2 ，因此

　　实际上，电路完全对称是不容易的，但即使这样，A VC 也很小，放大电路的抑制共模能力还是很强的.

　　② 单端输出的A VC

　　对于共模信号, 因为两边电流同时增大或同时减小.因此在e极处得到的是两倍的i e 。v e =2i e R e ,这相当于每个BJT的发射极分别接2R e 电阻，这里的R e就是恒流源交流等效电阻)因此有

　　1. 差模输入与差模特性

　　差模输入：差分放大电路的两个输入信号大小相等，极性相反。

　　差模电压放大倍数：差模输出电压uod与差模输入电压uid的比值。

　　差模输入电阻：从放大电路两个输入端看进去所呈现的等效电阻。

　　差模输出电阻：差分放大电路两管集电极之间对差模信号所呈现的电阻。

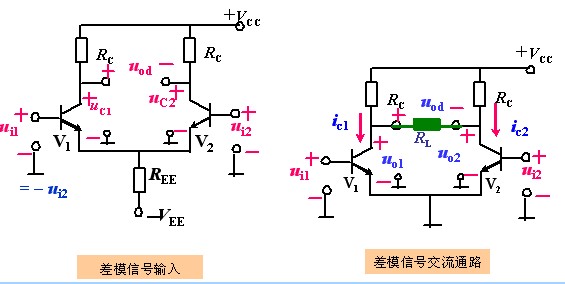

　　差模输入      ui1 = – ui2 ，大小相同，极性相反。

　　差模输入电压      uid = ui1 – ui2 = 2ui1 使得    ic1 = – ic2，uo1 = –uo2

　　差模输出电压      uod = uC1 – uC2 = uo1 – ( – uo2)= 2uo1

　　差模电压放大倍数

　　差模输入电阻     Rid = 2rbe

　　差模输出电阻     Rod = 2RC
