交流接触式继电器

交流接触式继电器概述

• 　　交流接触式继电器在综合分析国内市场上各类引进、进口继电器在我国使用中存在的问题，经研究取得成就的基础上，生产制造的替代传统继电器的高可靠继电器。它在传统继电器内增加一个宽电压工作节能模块，使继电器操作系统达到工作电压范围宽，相当于有门槛电压监控，确保当电网电压突然下降时, 继电器投入电网也能可靠工作，继电器起动后吸合前，能自动变换电压，减少冲击，达到低电压直流工作，无噪声，并具有线圈过电压吸收，确保继电器线圈绝缘不受过电压侵袭，保证线圈能长寿命工作。本产品符合GB 14048.5和IEC 60947-5等标准，可以替代同类国外进口产品，和国内传统产品。

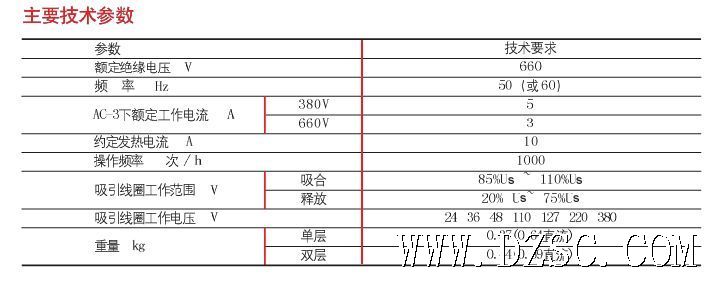

交流接触式继电器参数

交流接触式继电器特点

• 　　1．具有浪涌抑制器，使用本产品不需外加过电压吸收装置，已达到EMC要求；

  　　2．宽电压可靠工作，线圈工作电压在70%～130%Us范围可靠工作；

  　　3．线圈功耗比传统产品低10-15倍，线圈不易烧坏；

  　　4．触头不易粘焊；

  　　5．铁芯无噪声；

  　　6．允许工作环境温度-25℃～+70℃；

  　　7．宽电压工作节能模块为容性负载，功率因数0.09（超前）对电网具有无功补偿。


交流接触式继电器的使用

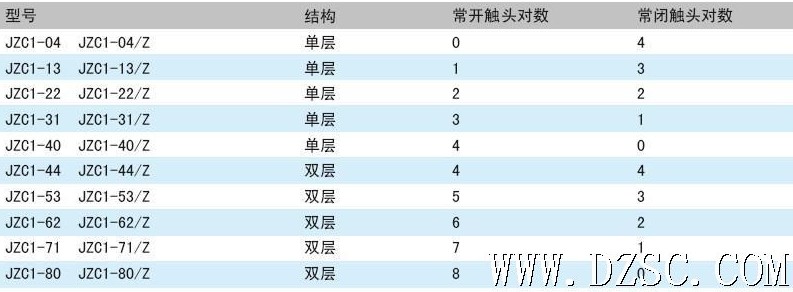

• 　　1、触头组合形式

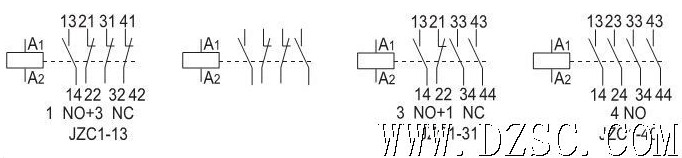

  　　2、接线原理图
