热电阻输入隔离安全栅

　　热电阻温度隔离变送。

　　输出直流电流或电压信号。

　　输出信号零点和满度可调整。

　　单通道，一入一出。

　　输入－输出－电源之间隔离

　　模块化拔插式结构，可带电拔插。

　　标准的35mmDIN导轨卡式安装

　　1、 测量/传输系统准确度：±0.2%F.S；±0.1%F.S

　　2、 温度漂移：＜0.005%XF.S/℃

　　3、 冷端温度补偿准确度：±1℃（预热时间30分钟）

　　4、 测量热电阻时允许的引线电阻：≤5Ω

　　5、 工作温度：工业级标准-10~+55℃

　　6、 输出阻抗：4-20mA:0-500D;0-10mA：0-11KΩ需更大的电流输出阻抗请在订货前明确

　　7、 输入信号故障时的输出状态设置：输出状态有跟随方式，报警方式和保持方式三种状态可设置详见产品说明书

　　8、 通讯接口：RS232或RS485

　　9、 通讯协议：本公司提供的专用通讯协议或MODBUS协议

　　10、通讯距离：RS485：节点数≤255（不加中继时），距离≤1000米（波特率9600时）

　　11、配电（回路供电）输出电压：空载不高于24V，满载不低于18V

　　12、绝缘耐压强度（输入/输出/通讯/电源之间）：不小于2500V.AC

　　13、绝缘阻抗（输入/输出/通讯/电源之间）：不小于100MΩ

　　14、电磁兼容：符合IEC6100-4-4:1995中所规定的第三类工业现场环境对产品的抗电磁干扰要不求

　　15、工作中允许大气压力：80-160Kpa

　　16、工作中允许相对湿度：10-90%RH（40℃时）

　　17、储运过程中允许环境温度：-40~+80℃

　　18、供电电源：直流：DC24V+10%

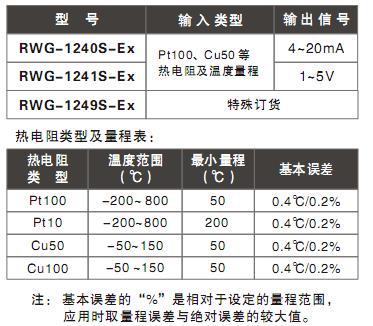

　　1、热电阻输入隔离安全栅的选型

　　2、热电阻输入隔离安全栅的接线图

　　1. 隔离式安全栅应安装非危险场所。

　　2. 隔离式安全栅通往现场(危险场所)的软铜导线截面积必须大于0.5mm2。

　　3. 连接导线的绝缘强度应大于500V。

　　4. 隔离式安全栅本安端(有蓝色标记)和非本安端电路配线，不得接错和混淆。本安导线宜选用蓝色作为本安标记。本安导线和非本安导线在汇线槽中应分开铺设、采用各自保护套管。隔离式安全栅的本安侧，不允许混有其它电源，包括其它本安电路的电源。

　　5. 隔离式安全栅与一次仪表组成本安安全防爆系统时，必须经国家指定的防爆检验机构检验认可。SWP8000-EX系列隔离式安全栅由国家防爆电气监督检验中心，给出的Co, Lo分布参数是相对与∏C级(氢气级)的最大允许值，对于∏B级环境可把该参数乘以3，对于∏A级环境可把该参数乘以8。传输线选用不同规格的电缆时，其本身的电缆参数应予高度重视，不得超过规定值。

　　6. 对隔离式安全栅进行单独通电调试时，必须注意隔离式安全栅的型号、电源极性、电压等级及隔离式安全栅外壳接线端上的标号。

　　7. 严禁用兆欧表测试隔离式安全栅端子之间的绝缘性。若要检查系统线路绝缘性时，应先断开全部隔离式安全栅接线，否则会引起内部器件损坏。

　　8. 凡与隔离式安全栅相连结的现场仪表，均应为有关防爆部门进行防爆试验并取得防爆合格证的仪表。
