半波整流

　　半波整流电路如图所示。

　　它由电源变压器Tr整流二极管D和负载电阻RL组成,变压器的初级接交流电源,次级所感应的交流电压为

　　其中U2m为次级电压的峰值,U2为有效值。

　　电路的工作过程是：在u2 的正半周（ωt = 0~π）,二极管因加正向偏压而导通,有电流iL流过负载电阻RL。由于将二极管看作理想器件,故RL上的电压 uL与u2的正半周电压基本相同。

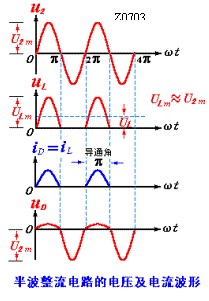

　　在u2的负半周（ωt =π~2π）,二极管D因加反向电压而截止,RL 上无电流流过,RL 上的电压uL = 0。可画出整流波形如图所示。

　　可见,由于二极管的单向导电作用,使流过负载电阻的电流为脉动电流,电压也为一单向脉动电压,其电压的平均值（输出直流分量）为

　　流过负载的平均电流为

　　流过二极管D的平均电流（即正向电流）为

　　加在二极管两端的最高反向电压为
