整流控制器

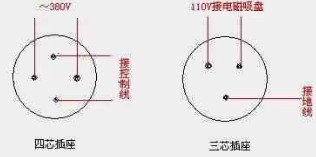

　　本控制器四芯插座：插头两色（红色）引线为主机控制线，串接于主机控制部分的公共线上，插头两色（绿色）为输入380V电源线。

　　本控制器三芯插座：插头两色（绿色）接通电磁吸盘两端，插头（红色）为接地线。

　　将开关打开指示灯（红灯）量，表示整流控制器电源接通，电压表上有输出电压指示；安歇绿按钮指示灯（绿灯）亮，电流表上有工作电流指示。此时吸盘通电有磁，主机连锁线路接通主机，机床可以启动开始工作。

　　工作完毕后按下红按钮（绿灯灭），吸盘退磁，放开按钮，控制器内继电器延时2-3秒后退磁结束。

　　工作电压：交流220V~380V

　　直流输出电压：0-110V可调

　　电流容量：2-25A

　　退磁时间：2-30秒可调

　　工件剩磁在千分之一以下，并且含有对机床起保护作用的连锁装置。

　　整流控制器常规规格：

　　350W、500W、1000W、2000W

　　技术标准：GB

　　质量控制标准：ISO9001-2000
