电流互感器二次过电压保护器

　　1、正常漏电流：＜1Ma

　　2、导通电压Uc: 150V±10%

　　3、导通时间Ts:500ms≤Ts≤250ms

　　4、遥信继电器接点容量：AC220V/5A

　　5、保护继电器接点容量：AC220V/15A

　　6、使用的CT规格：二次侧峰值大于150V

　　7、保护电流：≥5A

　　8、工作环境：温度：-200C～700C

　　湿度：≤95%RH

　　9、 复位方式：按压“复位”按扭；自动“复位”

　　10、抗震性能：10～50-10HZ 2g  3min

　　11、抗干扰：4.4KV/M

　　12、外型尺寸：CTB-1：48×48×90（mm）

　　CTB-（2～6）：145×90×73(mm)

　　13、耐压：2KV  50HZ  1min

　　14、安装方式：面版式、导轨式或固定式安装

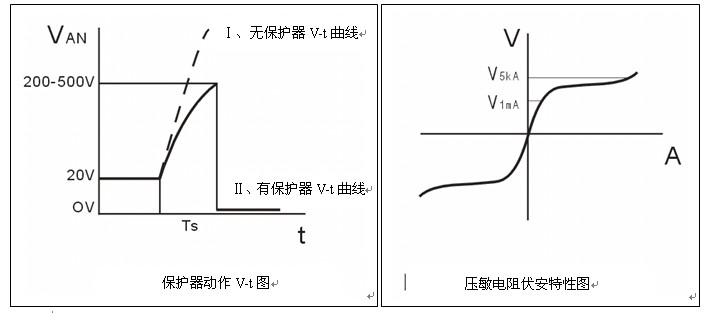

　　保护器的基本元件是特种Zn0压敏电阻，它并联于CT二次被保护绕组两端，正常运行时压敏电阻两端的电压小于20V。此时压敏电阻处于近似断路的高阻状态，通过它的电流称为泄漏电流，小于1mA，对该回路保护动作值和表计准确度的影响可以忽略不计。

　　当二次回路开路或一次绕组出现异常过流时，在二次绕组中产生的电压远远高于正常运行电压（数值取决于CT本身参数和运行情况），此时并接的压敏电阻瞬间进入导通状态。由于Zn0压敏电阻的固有特性，过电压被有效地限制在选定值以下，进入稳定的短路状态，从而彻底避免了过电压危害。保护器能在过压产生的20ms内可靠地将二次绕组短接并发光显示，能提供开路（或过压）信号与闭锁差动保护的接点。故障排除后，将其复位即可再次使用，动作寿命可达上万次之多，运行稳定可靠。

　　电流互感器二次过电压保护器主要用于各种CT二次侧的异常过电压保护。保护器固接于CT二次绕组两端，正常运行时泄漏电流极小，呈高阻状态；当CT二次回路开路或一次绕组出现异常过流时，保护器瞬间动作限压、延时短路并发出信号。面板上自动显示故障部位，并有无源接点信号输出（带通讯的产品可以实现）。故障排除后，二次绕组产生的过电压使保护器迅速动作将CT二次侧短路按手动复位按钮（新产品可以自动复位），电路恢复原状态后又可重新投入正常运行。产品具有一下基本功能：

　　1、输入阻抗大于100MΩ，接入后不影响任何测量和保护性能；

　　2、二次侧保护电压可自己设置，满足不同场合使用；

　　3、保护后有故障点位置显示，方便故障排除；

　　4、保护后有接点信号输出，便于系统连接使用；

　　5、保护后复位有人工手动按钮复位和故障消失后自动复位两种，方便用户选择；

　　6、采用省面积和轨道安装设计，方便安装使用。
