光纤液位计

　　1、UQG-Ⅱ光纤液位计备有机械指针来显示贮罐液位，不用人工检尺，断电后仍可指示贮罐液位，其示值可用来校核二次表显示值或标定初始值，适用于封存罐。

　　2、液位计主机与传感器为隔离式，模块化部件可离线检修，在线安装维护比较方便。

　　3、UQG-Ⅱ光纤液位计一般安装在储罐顶上，只需贮罐顶部有DN50（或大于DN50）的法兰，即可安装UQG-Ⅱ光纤液位计，罐外不需任何结构装置。若将UQG-Ⅱ光纤液位计安装在储罐的根部，则在罐身焊接横衬固定护管。

　　4、由于采用光缆传输液位信号，因此电源不进现场，实现无电检测。

　　5、光缆传输信用卡号抗干扰能力强，具有良好的稳定性。

　　1、 测量范围：3米、6米、12米、16米（大于16米特殊定货）

　　2、 储罐内工作压力：常压～2.5MPa

　　3、 测量误差：±4mm（典型值）

　　4、 测量分辨率：1mm

　　5、 仪表示值范围：00000～19999mm

　　6、 最小示值单位：毫米

　　7、 介质比重：0.5～1.5g/cm?

　　8、 报警(声光)   极限、上限、下限

　　9、 继电器       极限、上限、下限，容量24V  0.5A

　　10、4～20mA输出，  精度±0.2%,负载电阻250Ω

　　11、RS-232通信接口

　　12、温度:介质温度

　　环境温度   -40℃～+80℃

　　13、仪表供电：   24V DC

　　220V AC

　　14、贮罐顶部安装法兰：DN50（螺栓孔中心圆直径）125

　　15、外型尺寸；（D×长×高）：

　　UQG-Ⅰ型  Φ210×300×700

　　UQG-Ⅱ型  Φ210×300×200

　　16、重量：     UQG-Ⅰ型  7KG

　　UQG-Ⅱ型  3.5KG

　　纤液位计是根据力平衡原理测量储罐液位的仪表。它由浮球、光纤传感器、力平衡传动机构、光电变换器、光缆及智能式数显表等所组成。其工作原理简述如下：

　　在力平衡机构的作用下，浮球把感测到的液位的变化量，通过钢丝绳传递给测量装置内的磁偶合器，在磁偶合器的作用下使隔离的光纤传感器感受到位移的变化量，并通过光纤送出光信号给光电变换器变换成电信号给智能式数显示液位，智能式数显表可以根据用户的要求实现声光报警，输出4-20mA和RS232通讯，实现液位的检测与控制。

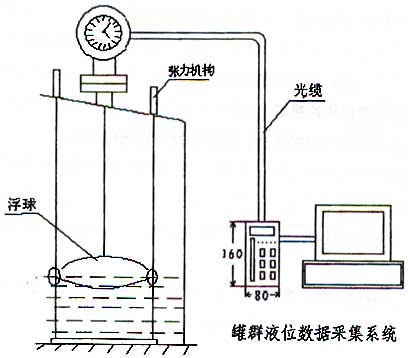

　　图(1)工作原理图
