电子位置发送器

　　1、全部设置通过按键操作，无需调整电位器。

　　2、具有电气限位功能。

　　3、改变执行器行程方向，无需变动位置传感器（电位器）接线。

　　4、显示面板显示中文菜单，阀门开度，运行状态等信息。

　　5、位置传感器故障报警与保护功能。

　　6、特殊的采集软件数学模型，可有效地解决传感器老化、滑动电阻表面疵点引起的不稳定现象。

　　1、输入信号： 电位器电阻值。1KΩ～5KΩ。

　　2、输出信号： DC 4～20mA;DC 0-10mA。

　　3、转换误差： 不大于±0.1％FS。

　　4、限位设置范围：关限位0～50％；开限位50～100％。

　　5、长期稳定性： ±0.1％FS.

　　6. 电源： AC 220V±20%。

　　7、环境温度： －40～75℃

　　8、环境湿度： ≤95％。

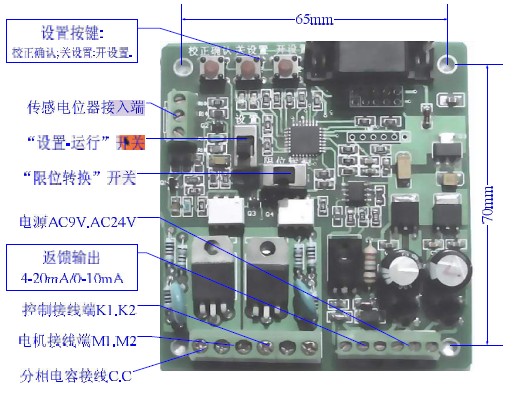

　　图中控制接线端，是来自伺服放大器的电机驱动线,接电路板的K1,K2。

　　图中电机接线端，执行器电机正、反转接电路板的M1、M2。电机中线直接接电机。

　　如果电机的转动方向与要求不符，可交换K1,K2接线或M1，M2的接线，进行电机转动方向转换；

　　如果电机转动方向正确，但不能正常限位，则可用“限位转换”开关进行转换。
