混合延时继电器

混合延时继电器的技术参数

• 　　1． 工作电压： 12VDC、18VDC、24VDC、27VDC

  　　2． 负    载： 2A× 28VDC   100000 次

  　　4A× 28VDC   20000  次

  　　3． 触点型式： 两组转换

  　　4． 接触电阻： ≤ 100mΩ

  　　5． 介质耐压： 500Vr.m.s.

  　　6． 绝缘电阻： ≥ 1000MΩ

  　　7． 延时时间： 0.05～ 500s 之间可固定任意值（ 根据用户要求定制）

  　　8． 延时精度： ± 5[%]

  　　9． 密 封 性： ≤ 1× 10-1Pa﹒ cm3/s

  　　10． 质   量： ≤ 13g

混合延时继电器的原理

• 　　混合延时继电器由晶体振荡器、分频器、整定开关、驱动电路和电源回路等组成。当延时继电器施加额定点电压时，延时继电器内部瞬动继电器和两个延时继电器瞬时动作，触电切换，并使电源回路与计时回路处于失电状态，以提高继电器抗干扰性能，当输入电压大大降低或完全消失时，瞬动继电器瞬时返回（两个延时执行继电器仍处于动作状态），触点也瞬时返回，使储能电源接通计时回路，晶体振荡产生时钟脉冲，经分频后得到10ms计时脉冲，计数器对计时脉冲计数，当所计脉冲数与整定开关值符合时，驱动执行继电器返回，完成断电后延时返回的功能。

混合延时继电器的使用环境

• 　　1．  环境温度： -55℃ ～ 85℃

  　　2．  相对温度： 40℃ 时达98％

  　　3．  大气压力： 正常86-106 Kpa， 低气压4 Kpa

  　　4．  振    动： 196m/s2 ， 10Hz～ 2000Hz

  　　5.  稳态加速度：  490 m/s2

  　　6.  冲击： 735m/s2

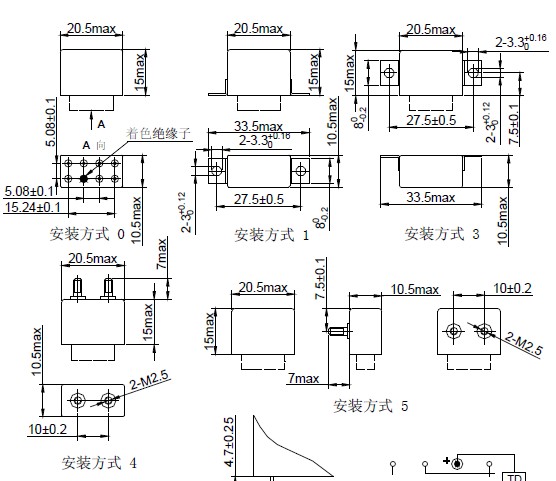

混合延时继电器的安装方式举例

混合延时继电器的应用

• 　　混合延时继电器可用广泛应用于商业和工业楼宇，实现简单的自动化功能：如通风、供暖、百叶窗升降调节和互锁、升降机、泵、照明、标识、监控等场合。
