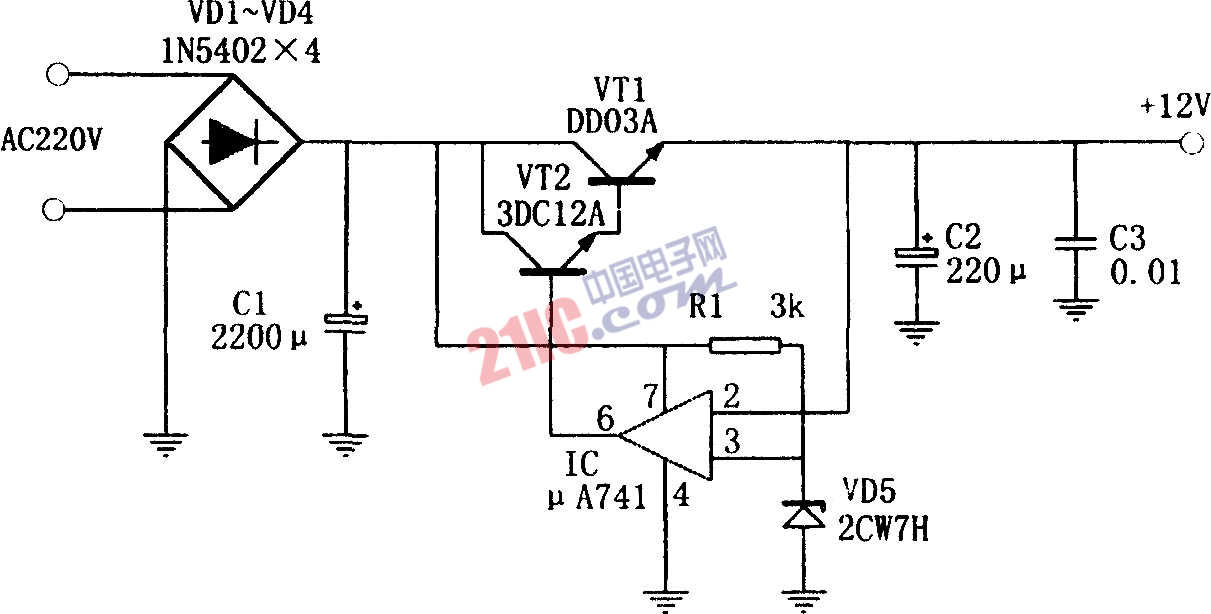

如图所示为一种设计新颖的开关电源。本电源采用运算放大器μA741作为比较控制元件，两只三极管复合作为调整元件，电路工作于开关状态。当输出电压比基准电压低2mV时，即μA741②脚比③脚低2mV(因为μA741的反应灵敏度为2mV)，μAT41⑥脚输出高电平，控制VT1和VT2导通，以大电流为负载和有关滤波电容C2、C3等补充电能，很快使输出电压升到12V，即μA741②、③脚电位相等。其⑥脚输出低电压(2V)，VT1、VT2关闭，暂停补充电能。随着时间的增长，输出电压逐渐下降，又重复上述过程，周而复始，电源持续处于开关状态，并使输出电压始终稳定在12V。
