TOP100Y构成的+5V、1A输出的反激式直流开关稳压电源电路

提问者：mapleasdf 地点：- 浏览次数：2950 提问时间：08-10 23:57

我有更好的答案

1条回答: safgafa 08-12 15:43 回答数：0 被采纳数：0

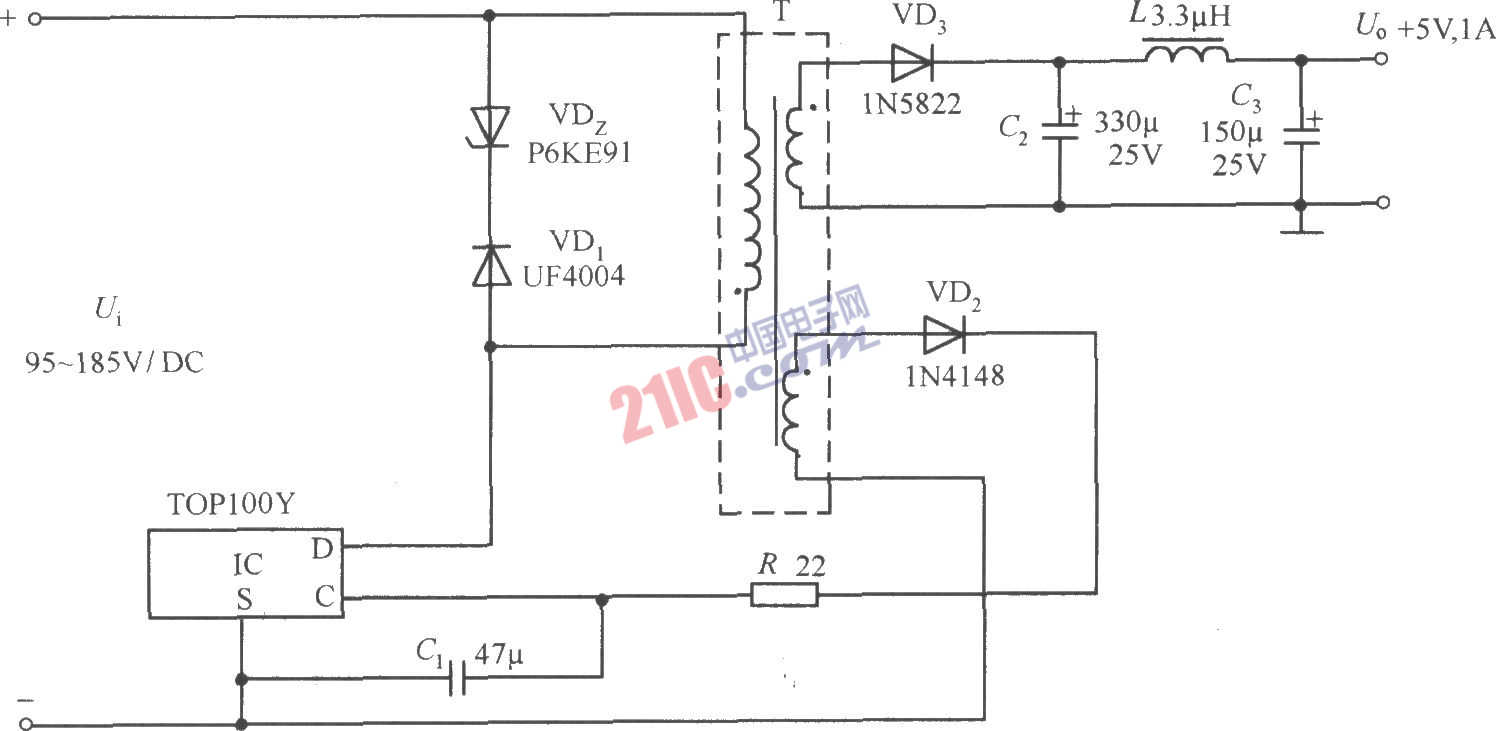

由TOP100Y构成的+5v、1A输出的反激式直流开关稳压电源电路如图所示。这种反激式开关电源是通过反馈电路直接调节输出电压的，适用于需要隔离且负载变化小的情况。当直流输入电压Ui=95～185V时，电压调整率Sv=±1.25％。当负载电流从l0％变化到l00％时，负载调整率SI=±4.5％。输出纹波电压为±25mV。开关频率仍为100kHz(典型值)。
钳位电路由瞬变电压抑制二极管VDz(P6KE91)和超快恢复二极管VDl(UF4004)组成。次级电压VD3、C2、L、C3整流滤波后，获得+5V输出。反馈线圈电压通过VD2、R和Cl整流滤波后，加到TOPl00Y的控制端。Cl兼作控制环路的补偿电容，并决定自动重启动频率。

 评论0  赞51
