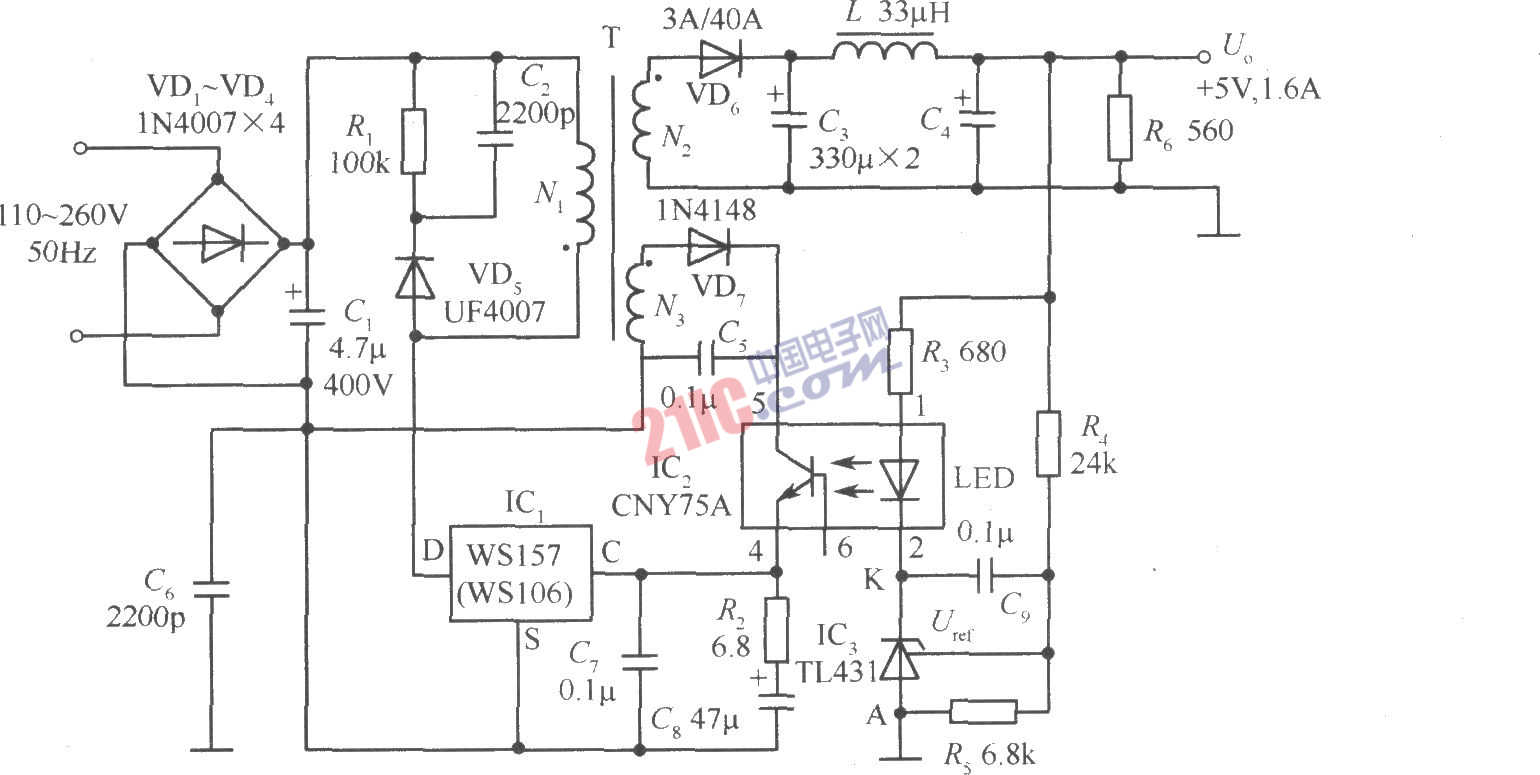

如图所示，该电路中增加了光耦合器(CNY75A)和可调式精密并联稳压器(TL431)。R3为限流电阻，R4和R5为取样电阻。当Uo变化时，取样电压就与TL431内部的2.5V基准电压进行比较，使K端电位发生变化，改变CNY75A中发射管(LED)的工作电流及发光强度，再经过光耦去调节WSl57的控制端电流，即可对占空比进行精细调节，实现精密稳压的目的。CNY75A还起到电气隔离作用。实测该开关电源的Sv<0.1％，SI=0.78％。
