+5V→+12V升压电源(MAX761)

+5V→+12V升压电源(MAX761)

提问者：chaoyuang 地点：- 浏览次数：9925 提问时间：12-10 15:43

我有更好的答案

1条回答: 60user119 12-16 15:32 回答数：0 被采纳数：0

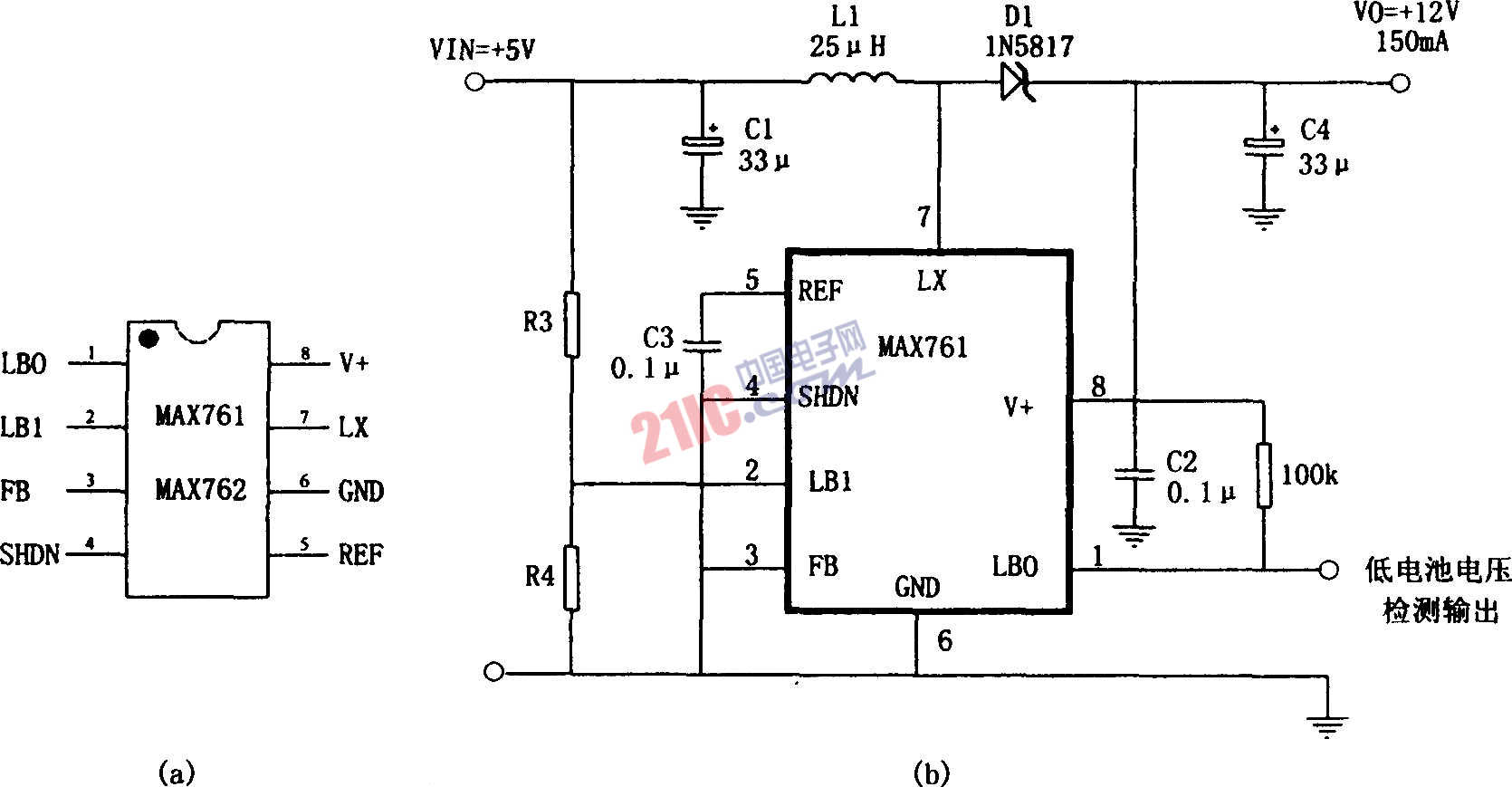

　　如图所示为由高效、低功耗升压直流变换器MAX761和几只外围元件构成的+5V→+12V升压电源。其特点是：变换效率为86％；静态电流为110μA；具有低电池电压检测功能，图中R3、R4是电池电压检测分压电阻，一般可按经验公式：R4=R3(VTPIP/1.5-1)来计算，VTPIP为检测触发电压。

 评论0  赞73
