LT1172构成的极性反转型升压电源

LT1172构成的极性反转型升压电源

提问者：丰盛慈爱地点：- 浏览次数：6632 提问时间：07-12 00:38

我有更好的答案

1条回答: sadjwq 07-14 23:05

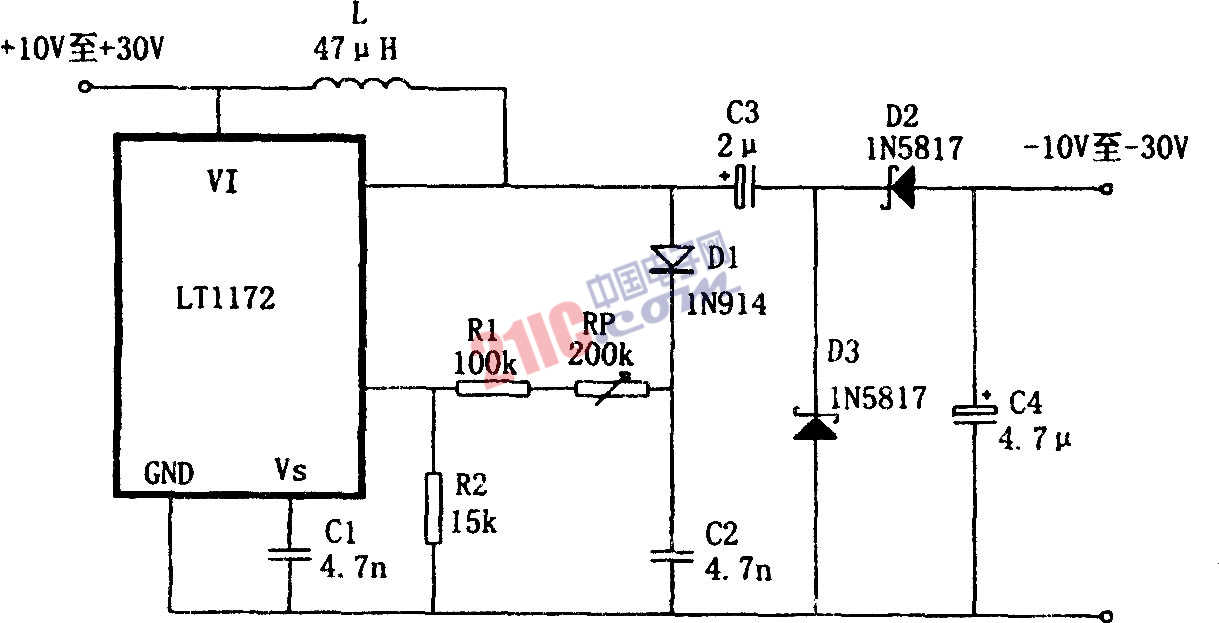

如图所示为一种由升压型开关稳压器 LT1172构成的极性反转型升压电源。该电源输出电压为-10～-30V，输出电流为25mA，变换效率为80％。它利用LT1172进行升压，并在LT1172的输出端接C1、C2、D2、D3所组成的“电荷泵”完成输出电压的极性变换。

 评论0  赞16
