磁阻传感器

磁阻传感器的特点

• 　　磁场范围宽：磁场范围为±6微高斯，仍保持很高的灵敏度，最小可检测磁场为85高斯

  　　体积小：可组合三轴(XYZ)或单独检测1轴或2轴，1轴传感器有8脚SIP封装或8脚SOIC封装

  　　固态：和磁通门相比，磁阻传感器减少了线路板组装成本，增加了可靠性和坚固程度

  　　低功耗：驱动置位/复位和偏置电路的电路全面降低，并减少了周边线路

  　　成本低，适合大批量生产

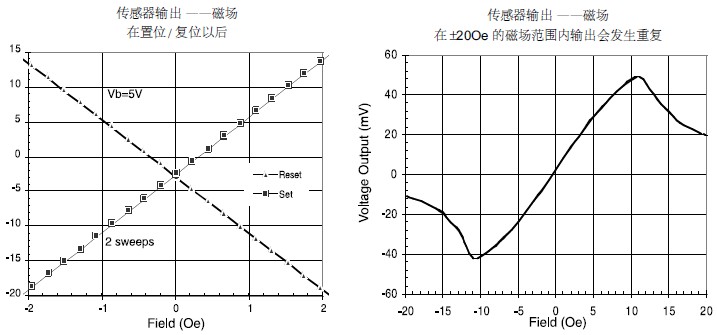

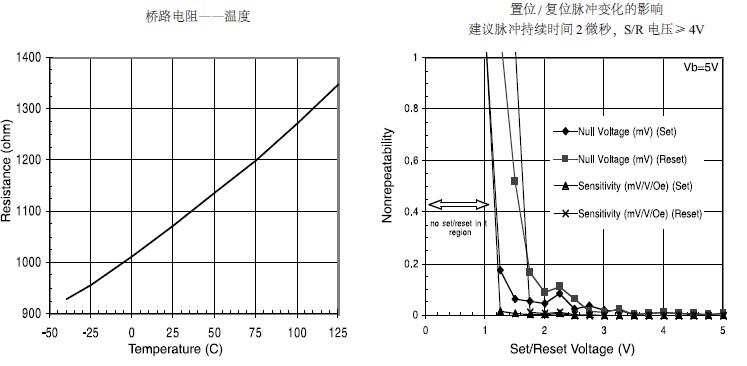

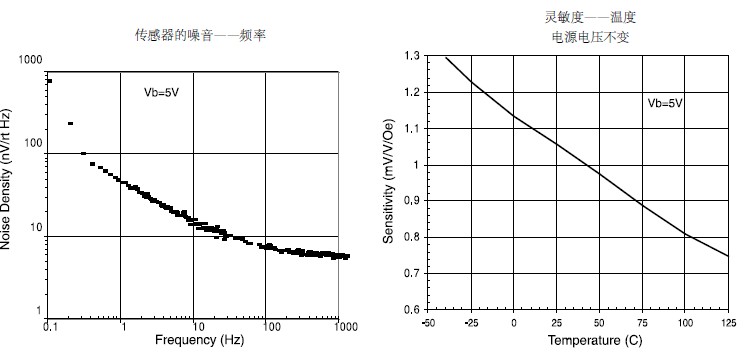

磁阻传感器的特性曲线

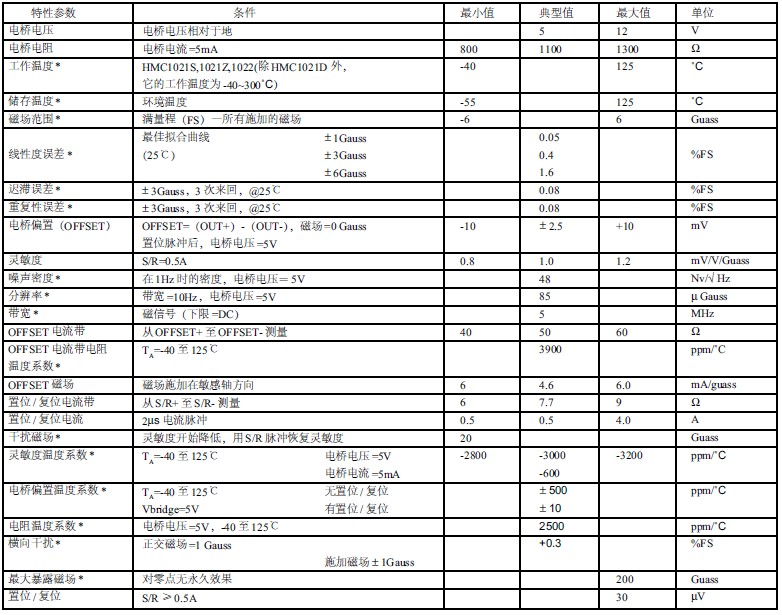

磁阻传感器的特性参数

磁阻传感器的原理

• 　　磁性材料(如坡莫合金)具有各向异性，对它进行磁化时，其磁化方向将取决于材料的易磁化轴、材料的形状和磁化磁场的方向。，当给带状坡莫合金材料通电流时，材料的电阻取决于电流的方向与磁化方向的夹角。如果给材料施加一个磁场B(被测磁场)，就会使原来的磁化方向转动。如果磁化方向转向垂直于电流的方向，则材料的电阻将减小;如果磁化方向转向平行于电流的方向，则材料的电阻将增大。磁阻效应传感器一般有四个这样的电阻组成，并将它们接成电桥。在被测磁场B作用下，电桥中位于相对位置的两个电阻阻值增大，另外两个电阻的阻值减小。在其线性范围内，电桥的输出电压与被测磁场成正比。

磁阻传感器的应用

• 　　磁阻传感器不仅可以用来测量地磁场的存在，强弱和方向，而且可以测量来自永磁体、软磁体、车辆移动、脑电波的活动及电流所产生的磁场。由于磁阻传感器可以不经过物理接触就能测出它们的特性，磁阻传感器变成了许多工业和航海控制系统至关重要的部件。
