磁保持继电器

磁保持继电器的结构

• 　　磁保持继电器分为两层，上层为电磁系统，下层为接触系统，电磁系统采用扁平直动式磁保持磁路系统，其包括磁铁、线圈、衔铁、铁芯、安装板，磁铁设于安装板中央，磁铁两侧安装有线圈，线圈上方设有U形铁芯，衔铁处于铁芯之间相互配合形成环形结构，进而可以由磁场控制工作。该安装板的两端位于铁芯U形底的旁边还安装有纯铁板，防外磁场干扰的作用。

磁保持继电器的优点

• 　　1、仅需脉冲激励，可以单、双线圈工作

  　　2、体积小，PCB式安装

  　　3、功耗低，负载能力强

  　　4、安全可靠，寿命长

磁保持继电器的作用

• 　　1、扩大控制范围。例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

  　　2、放大。例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

  　　3、综合信号。例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

  　　4、自动、遥控、监测。例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

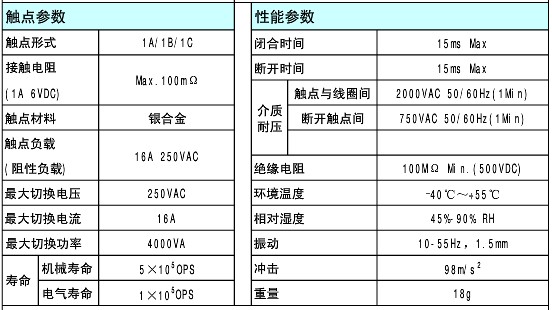

磁保持继电器的技术参数
