由W7805构成的恒流源应用电路

提问者：胡政鹏测试_4 地点：- 浏览次数：3783 提问时间：08-03 07:29

我有更好的答案

1条回答: 60user21 08-10 02:12 回答数：被采纳数：

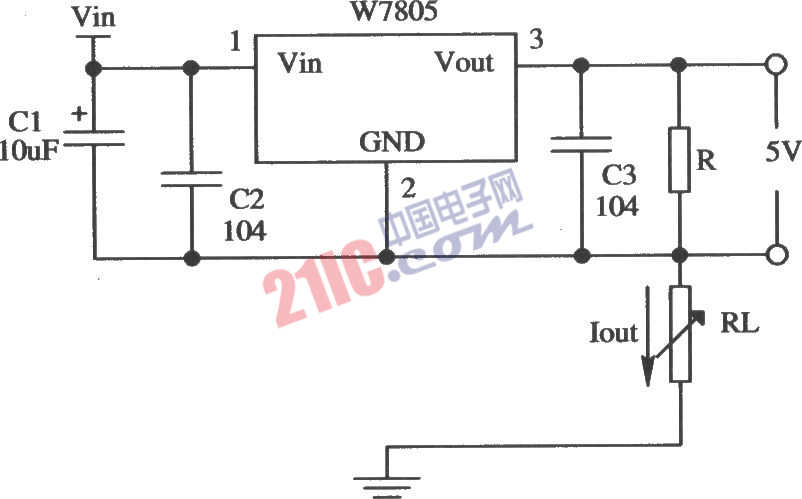

如图所示的电路是用W7805正集成稳压器组成的恒流源应用电路。图示电路中正集成稳压器W7805工作在悬浮状态。在其输出端和公共端之间接入一个电阻，形成一固定电流，让此电流流过负载RL后，再回到电源。选择W7805输出电压低的稳压器，主要是为了提高效率。调节R的大小，可以改变恒流源的值(当然不能超过该稳压器的最大输出电流)。输出电流符合下式：
式中，Id为稳压器静态电流，小于10 mA。当R较小即输出电流较大时，可以忽略Id，但Iout不能太小，否则Id的变化将影响Iout恒流的精度。当负载RL变化时，稳压器W7805用改变自身的压差来维持通过负载的电流不变。
