烟雾传感器

烟雾传感器技术参数

• 　　主体外形尺寸 17 ×13.5mm (高×外直径)

  　　重量 9g

  　　额定电压 直流电源5.0v

  　　检测范围 0~40 cm左右（传感器的检测部分接触到烟雾，烟雾越浓检测范围越大）

  　　返回值 160~220（检测到烟雾值变大,烟雾越浓值越大）

  　　状态指示方式 红色指示灯（指示传感器有没有正常工作）

  　　安装方式 单颗?3螺丝安装

  　　线长 18.6cm±0.2cm（有效距离）

  　　连接方式 单条3芯排线，2510型3脚插头，插头标“1”孔为地，中间孔为电源，右边孔为信号

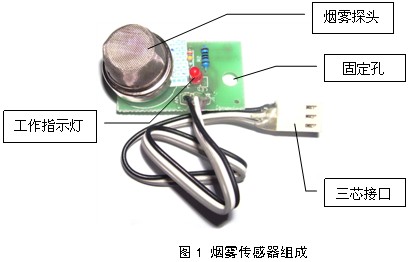

烟雾传感器组成

烟雾传感器使用方法

• 　　烟雾传感器是模拟传感器，接在8位主板（A2-A6）模拟口跟扩展板的（A16-A31）模拟口。使用前先预热1—5分钟（开机1-5分钟后使用）。在无烟的房间内，烟雾传感器测试的返回值大概在75左右。例如：你可以点支香烟，距离烟雾50公分左右时，烟雾传感器测试的返回值在110左右，浓烟时，烟雾传感器测试的返回值在180左右。
