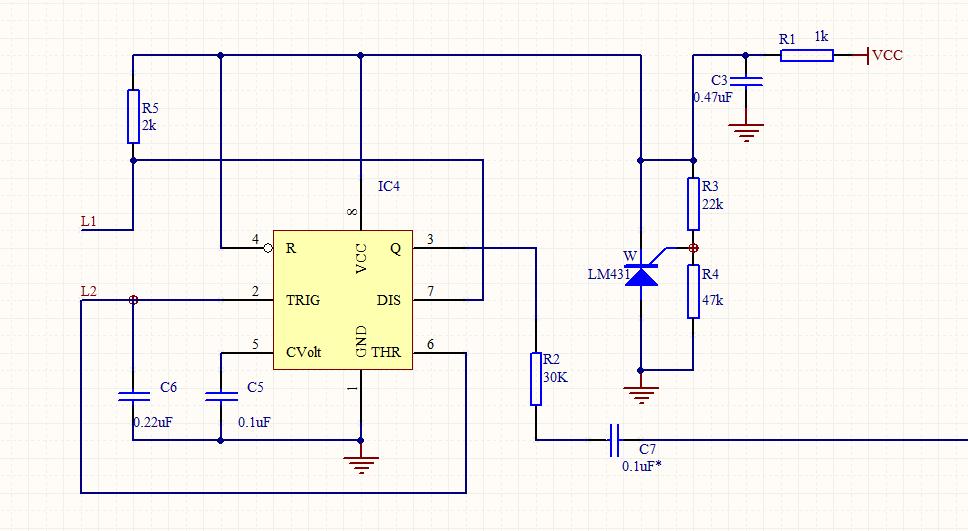

这图什么意思




VCC =5V
这是一个电感测量仪表的电路
  如图这个lm431起什么作用、我知道是稳压、具体的妙用在那里呢？、不要431直通是什么后果呢？
提问者：雪大大11 地点：- 浏览次数：4265 提问时间：08-18 16:47
我有更好的答案
提 交
3条回答
凡人wlj 08-21 21:01
LM431是稳定电源电压的，谈不上什么妙用的
 评论0  赞32
60user148 08-21 12:43
LM431是并联稳压器，保证555的供电电压稳定在3.6V左右。LM431是稳定IC4供电电压，之前如果表述不清楚，特此更正。2楼我年纪不大，20出头算不上大叔，呵呵
 评论0  赞21
fstdftwew 08-22 07:19


LM431和TL431是一样的用法。稳压用的。中间的有一个稳定的2.5V基准电压。
LM代表厂商是国家半导体。TL是德州仪器厂家。
 评论0  赞66
