求助三相电机保护电路图，迷惑？在线等答案

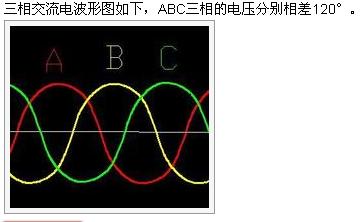

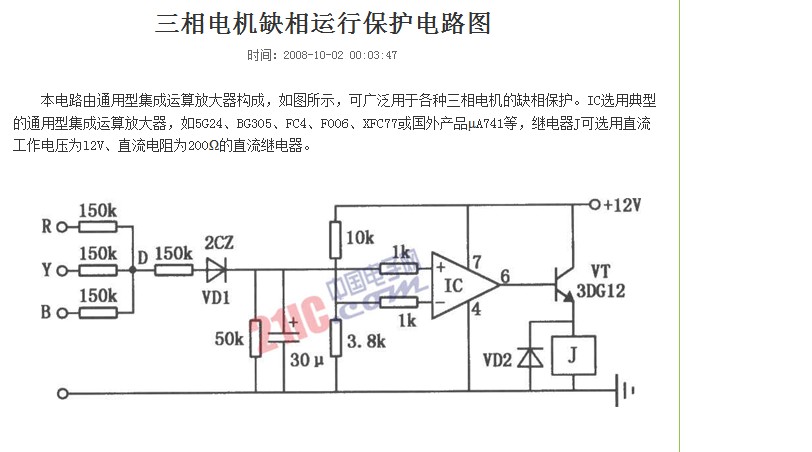

第一张，三相交流电，，，第二张电路图，，

问题：最坏情况，，当缺相在A60度 B-60度 C 180度是，，若C缺相，，那么最大电压为接近220*2/3+220*2/3=293V,那么整流前电压是293度，整流后也是293度（当A,B两项电停在这个角度考虑时），，，，，问题是在放大器同向输入端有293V,,虽然是虚断，，，但是放大器是否能承受如此大的电压，，，整流后的电压多大

提问者：tunkanxi8082 地点：- 浏览次数：5122 提问时间：07-20 21:27

我有更好的答案

3条回答: Lucia_nie 07-23 06:49

re LZ：

只要ABC三相不平衡，三相和就是个正弦波，通过整流滤波得到一个直流电压（此直流电压无相位之说）。后面是个比较器，检测到的电压大于基准电压的话，启动后面的继电器。RYB应该不是直接从三相线那里来的。

 评论0  赞8; tutu12 07-23 22:04

运放+端1K电阻的输入电压应为：(220V*0.45*50K)/(50K+150K)=24.75V

 评论0  赞72; www12212 07-29 00:30

：(220V*1.7*50K)/(50K+300K)

 评论0  赞99
