大家看看这个电路

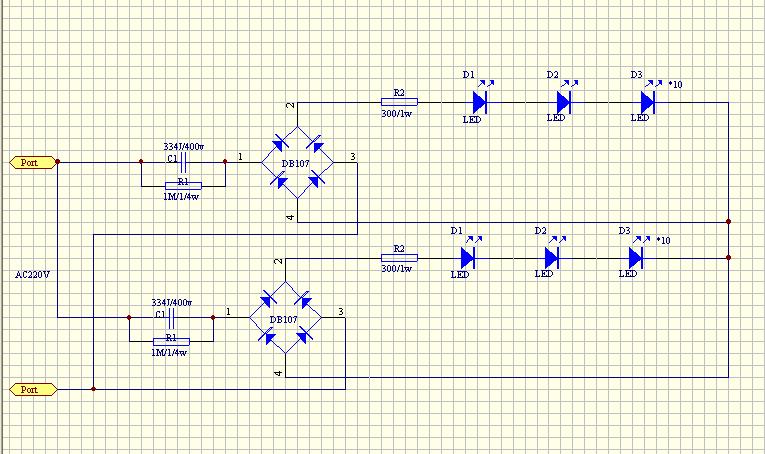

大家看看这个电路是一个阻容降压电路，我有一点不明白为什么我把两个整流桥的负端接到一起后，电路还能正常工作，不是不共地么？不会出现零点漂移么？对不起我是菜鸟不要喷我~~ 另外我想如果一个电阻式334 另外一个是474 这样再接到一起会有什么不同？还有就是如果我在一端的进线端（暂定义为零线），接一个200欧姆2W的电阻，另外一个不加（和现在电路相同），然后再接到一起，会出现什么问题~~ 谢谢解答

提问者：sinoxutong 地点：- 浏览次数：1276 提问时间：07-12 13:17

我有更好的答案

4条回答: mqrzyy 07-15 12:45

后面的四根线是联通的，可能图大了，大家把电路打开就可以看见了

 评论0  赞73; df890724 07-17 11:16

连起来也没有关系的。你把其它类似的所有的点都并联也可以工作的。
这么接法，浪费了1个整流桥。

 评论0  赞91; Tang_pipi 07-14 04:01

请问maychang老师，这个接法有什么特殊的意义吗？
桥路的每个二极管的负载额定了，两个一致的电路，并在一起，感觉没意义啊

 评论0  赞18; 刷机大师看风景 07-16 21:11

额，我没仔细看maychang老师下面的字，原来也是同意浪费了一个

 评论0  赞77
