仿电源启动的时候出现过冲

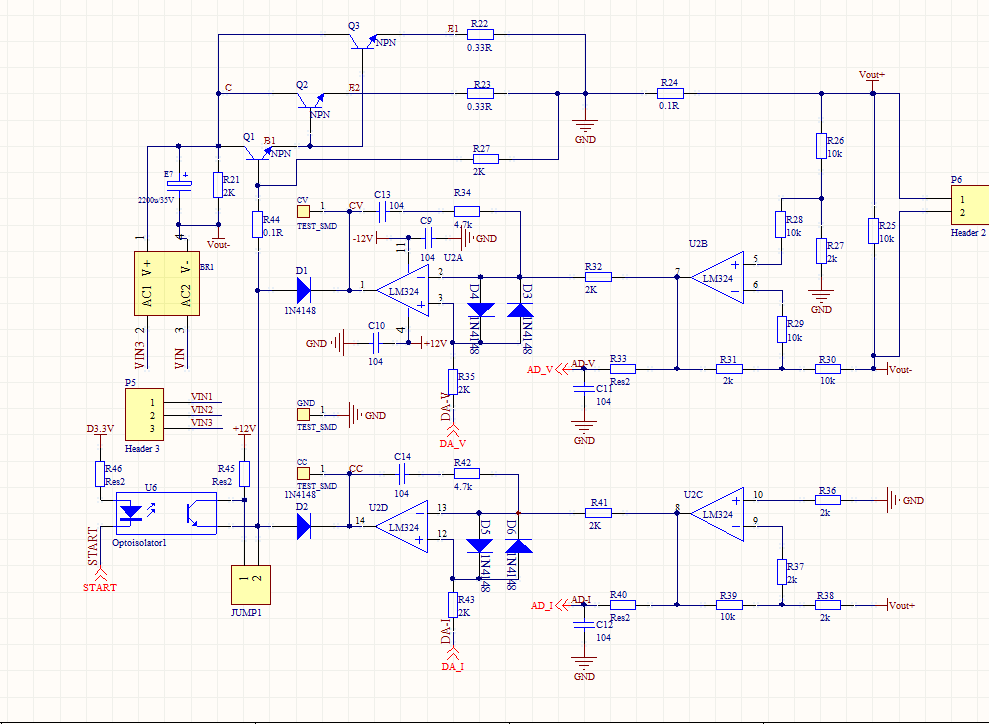

如下图，我现在还在调试，有没有什么办法解决输出过冲的问题。

提问者：Dyua 地点：- 浏览次数：6741 提问时间：10-28 16:15

我有更好的答案

5条回答: loujie39 07-10 10:18

看样子应该是个稳压电源启动的时候出现过冲建议在输出的VOUT+与VOUT-之间加一个合适的电解电容

 评论0  赞92; 刷机大师看风景 07-07 13:16

启动时的电流过冲就要限制启动电流，简单的做法就是串个电阻

 评论0  赞61; 梅子74 07-01 08:33

R34减小或干脆去掉试试

 评论0  赞37; bluepink 07-05 22:01

具体情况是这样的，刚开始，我把图中的R34和C13都断开出现了，输出有振荡如下图1，后来我加输出电容，振荡消失（如下图2），或者不加输出电容，加上R34和C13振荡也消失。我又把R34慢慢增大，发现可是出现振荡，这是不是不是说明PI环中的比例部分越大越容易出现振荡？然后我有发现了启动的时候过冲，不知道要怎么办？

 评论0  赞86; uwuefsdf 07-04 08:24

开机出现过冲，是由于你的这种电路控制形式造成的。

控制电路在进入稳定状态之前，调整管失去控制，输出的一个脉冲电流。

电压调整运放应该用输出式，而不是吸入式。

 评论0  赞97
