三极管放在电源输入处的作用

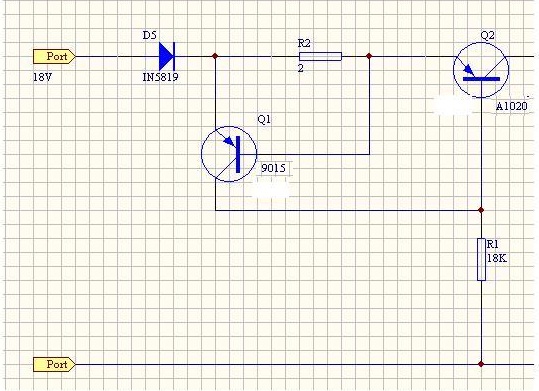

各位高手给看看这两个三极管放在电源输入处的作用是什么

提问者：sczclever 地点：- 浏览次数：5499 提问时间：10-28 16:12

我有更好的答案

2条回答: dfgsgdg 12-08 08:34 回答数：0 被采纳数：0

过流保护的。
电流小的时候Q1是不起作用的。当R2的电流超过Q1的导通电压时（大约0.6V），Q1开始导通，分流了由R1提供的Q2的基极电流，这样Q2就有截止的倾向，最后结果就把电流限制住了。

R2不会是2欧那么小，否则也没有限流作用。R2最小也应该是R1的h分之一，h是Q2的直流放大倍数。

 评论0  赞50; 60user88 12-03 03:59 回答数：被采纳数：

要电流大的话应减小R1的阻值

 评论0  赞21
