关于串口

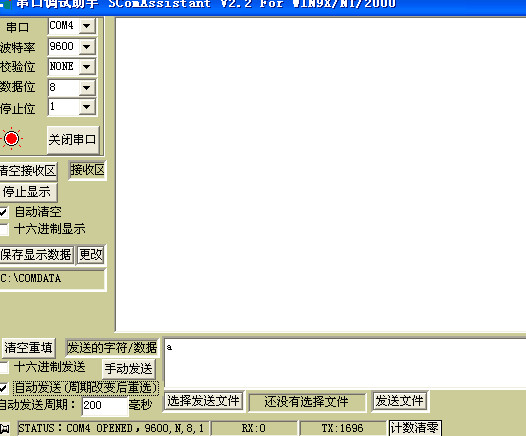

串口调试软件上发射的字符是"a"（把USB转串口线，一端连电脑，一端空着，用逻辑分析仪测发射的数据，电脑上用调试软件发射字符）

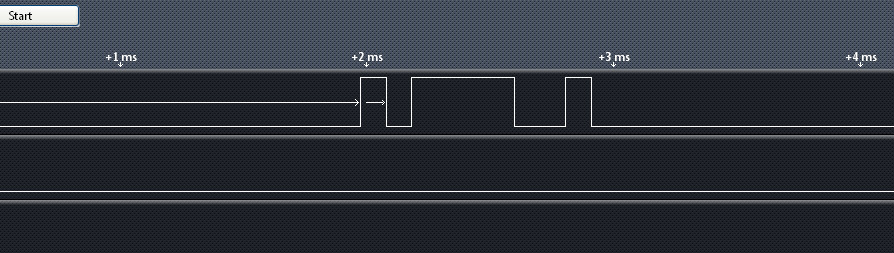

逻辑测试仪测串口发射的数据，出现的波形如图

请问下a字符的ascii码是61H，可读出的数据是0101111001 去掉停止位，开始位为00111101 =3Dh
换其他字符也不对。是不是不是用ASCII转啊？

串口调试软件上设置的是8位数据位 1位开始1位停止位，

提问者：泛读小号1 地点：- 浏览次数：332 提问时间：09-03 01:38

我有更好的答案

5条回答: jfcidjq 09-08 16:13

求大哥帮帮我~~急啊

 评论0  赞27; 60user32 09-09 15:07

逻辑分析仪探测针接到哪里啦？
还有哦，这么做的目的是啥呢？
如果你想看看是否发出的数据是对的，你还不如直接把你空的那一端的2和3短接看的更明显。

 评论0  赞14; gft2gf2 09-05 20:46

3# wjy1107
探针就接到发射端，公头的3号脚
我想知道光功率计串口的参数，可发射的是什么数据都不知道，然后波形什么的本来就不会看。所以想先在电脑上用串口调试软件看下波形咋么读，就这样。但发现还是不会读。

 评论0  赞44; www035 09-09 07:16

直接接到公头的3号脚指定看不出来的。
那个信号经过了电荷泵了，已经不能用逻辑分析仪分析。逻辑分析仪是对数字信号用的。

 评论0  赞6; 朱桂洪008 09-11 16:27

额，我知道了，原来RS232是赋逻辑电平，所以要翻一下，怪不得不对了
谢谢啦

 评论0  赞38
