两个电源切换电路

有两个电源，一个是电池供电，3.7V锂电池供电，一个是一个5V适配器，想问下，怎样才能使适配器既可以给3.7V充电，又能给负载供电？

提问者：ishddfh 地点：- 浏览次数：8091 提问时间：10-28 15:49

我有更好的答案

4条回答: Dyua 05-13 17:08

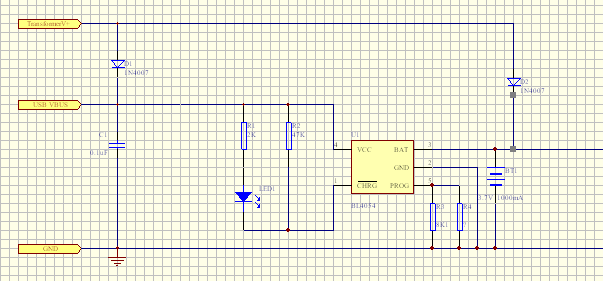

电路如上：左最上面的是适配器的正向输入端，左边第二个输入端口是USB的正向输入端，最下面的输入端的地。我试过加一个二极管，适配器给电池充电正常，但同时又给负载供电时电流高达400MA。

 评论0  赞85; 60user186 05-14 13:39

不知道你的负载电流多大,看上去好像不是很大可能不需要用到2611这种switch的充电IC

 评论0  赞28; lingjianghui 05-12 17:33

可以用用EUP8207单双节锂电充电IC，最大电流3A ，PWM的工作方式.

 评论0  赞92; as819160932 05-14 22:50

当然用场效应管GS9435就搞定了,但这样不能进行充电管理了.

 评论0  赞3
