高频链逆变电源的设计

高频链逆变电源的设计

提问者：直达成功地点：- 浏览次数：9447 提问时间：01-04 05:22

我有更好的答案

1条回答: 曹志静1314 01-10 20:54 回答数：0 被采纳数：0

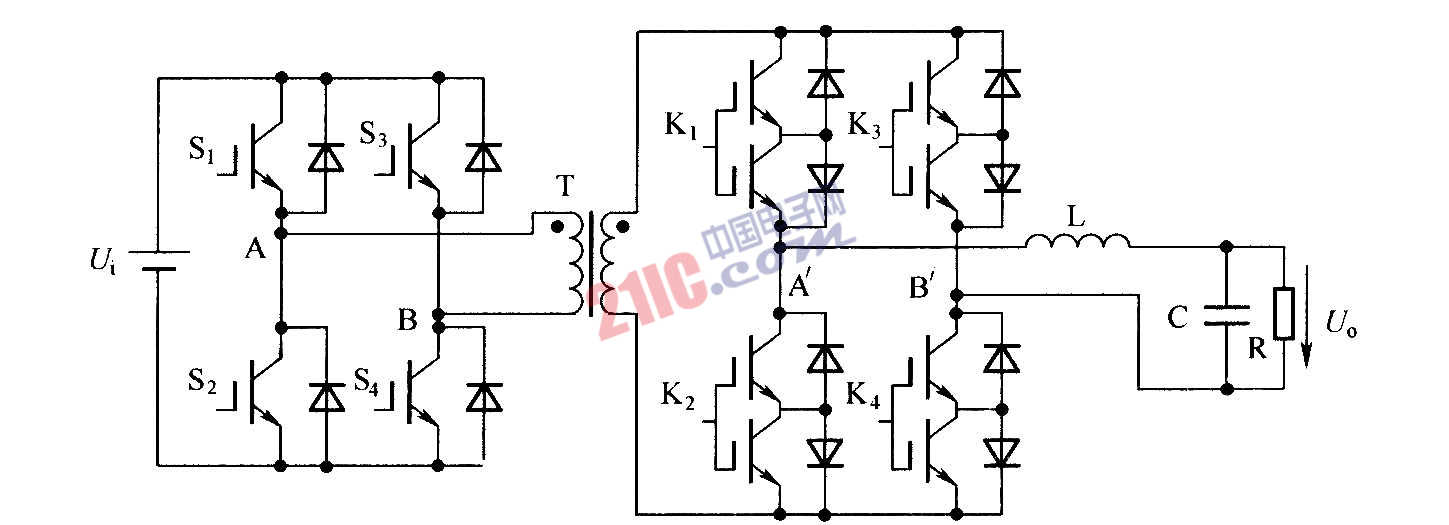

主电路设计:

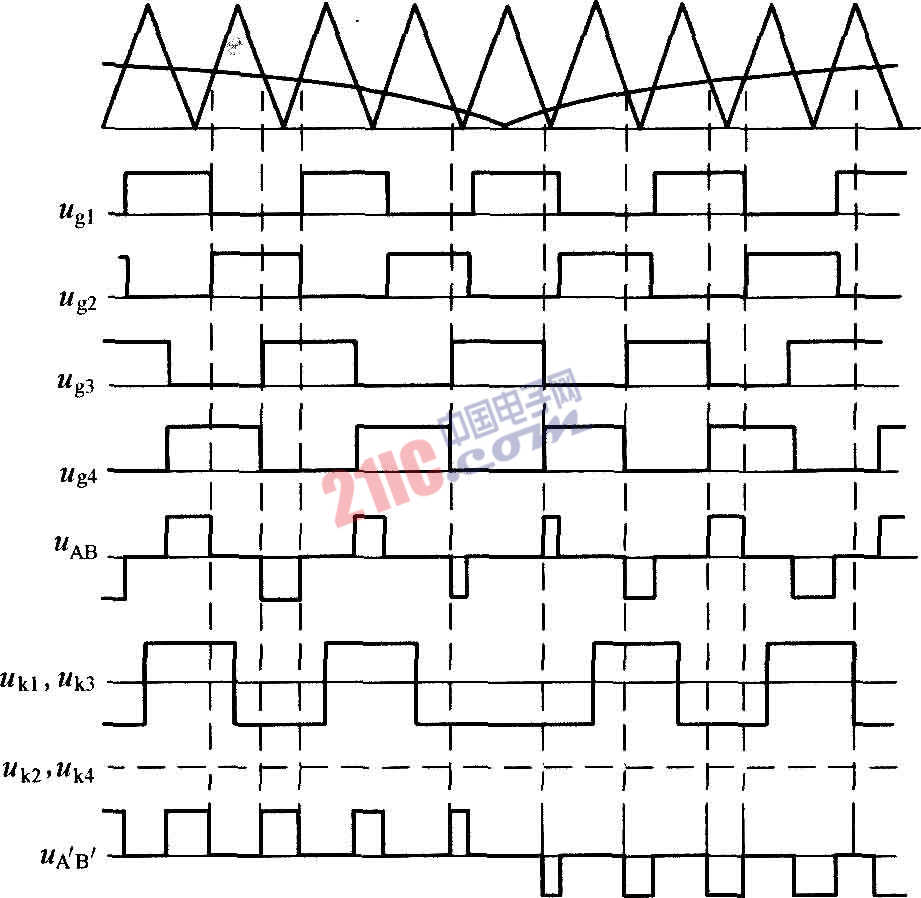

主电路的开关时序:

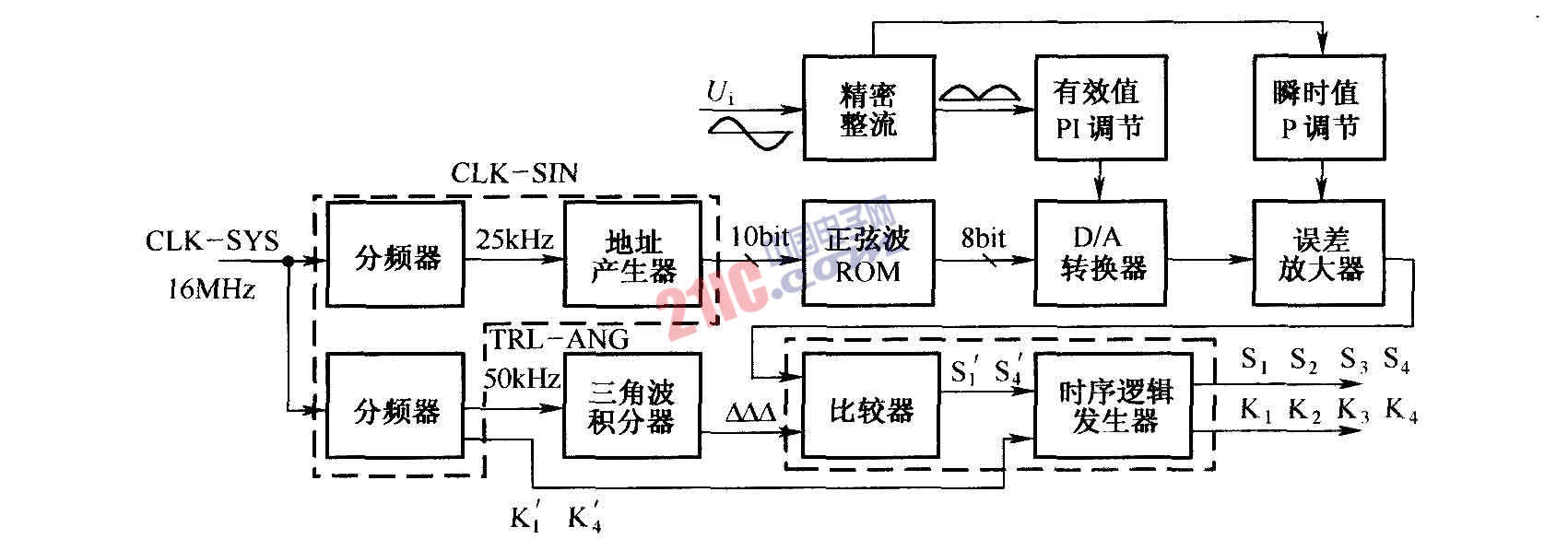

移相控制电路图:

 评论0  赞11
