485通信问题

1.MAX485或MAX3082对多台PC机子网络通信,波特率9600。A，B端什么都不加。当线距加到400米后，所有PC机都中断连接了。于是给最后一台PC机A，B两端加上一个电阻120欧后其它PC机全部通信正常，就最后一台加了电阻的PC机始终连接不上，这怎么解决？

2.还有线距再加到1K米后PC机子网络通信又中断了.有没有办法达到1.5K米啊。

提问者：sdyfwhfss 地点：- 浏览次数：3072 提问时间：10-14 15:15

我有更好的答案

8条回答: 60user140 01-17 21:49 回答数：被采纳数：

像是通讯反射现象，你接485通讯时得采用手拉手的接法，不要分叉，另外通讯线最好是带屏蔽的双绞线。通讯要到1.5KM，估计得加中继了

 评论0  赞13; panbyron 01-25 14:51 回答数：0 被采纳数：0

端接匹配负载应该放在传输线的末端（最后那台的后面）。另外，电缆（双绞线）的品质也需注意。

 评论0  赞23; 梧斯源采购 01-17 02:18 回答数：0 被采纳数：0

楼上两位说的对，此外，用于长距离通讯时，485电路的设计也要注意，不用用市面所谓232转485头子的接法，收到控制信号一定要由程序控制。

 评论0  赞5; qa110 01-17 03:56 回答数：0 被采纳数：0

1.是手拉手的接法，没有分叉。是双芯屏蔽线。
2.匹配负载加最后那台的后面？是不是就是最后那台上啊，我是加在最后那台上的。
3.是用485转232的,现在电脑大部份都没485接口了。

 评论0  赞16; weierda 01-26 07:27 回答数：0 被采纳数：0

要远距离：1、降低波特率；2、负载数量尽量少；3、末端和前端加匹配电阻；4、利用485中继器

 评论0  赞10; cqeqw 01-17 10:08 回答数：被采纳数：

“3.是用485转232的,现在电脑大部份都没485接口了。 ”这里出问题了。现在485转232头子的驱动能力是不足的，用来接收还可以，用来发送距离一长、节点一多就不行了。建议你买有源的485-232转换器，或者自己做一个。
上图就是市面上大量的一般无源的232转485头子的电路，你可以看到，在发送低电平时，MAX485是工作的，但在发送高电平时，MAX485的3脚为低，MAX485是不工作的，只靠线上的电位只由上/下拉电阻R4、R5来保证信号1的发送，要注意的是，R4、r5电压也只是VCC（5v？)这是不合符485标准的，只能说短距离、少节点是还能凑合着用。而且这两个电阻还对信号的传输带来信号匹配上的影响。

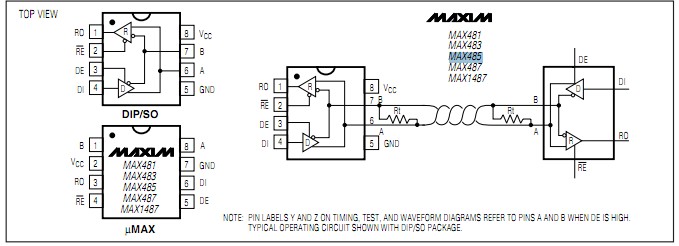

MAX485的电路请看下图
MAX485在网络（多个节点）下的应用请看下图
MAX485手册

485的规范。
要长距离、多节点传输，MAX485的控制脚一定要用起来。

 评论0  赞33; sdfjaslkdjf1 01-20 05:37 回答数：被采纳数：

看了上面这么多，我试了下。当把485-232转接口（有源）那里的B端加个120欧电阻到地后，所有PC机子都正常了（42台），1千米距离也正常。且A端不能接上拉电阻，一接上连接就全中断了。最后那台PC机和最前面那台PC机的AB两端都不用加电阻了。原理我不知道啊，就是试出来的。有知道的解释下。

 评论0  赞57; jisu31743 01-20 17:05 回答数：0 被采纳数：0

你用示波器把信号捉出来看看。

 评论0  赞19
