AD10的PCB如何批量单独设定每个线的规则？

比如我想地是30mil 电源是20mil 信号线是10mil 该怎么设置？如果只是添加规则的话 貌似只能一个一个线的添加 如果在一个规则里的话完全不起作用
提问者：meiqin 地点：- 浏览次数：3120 提问时间：06-30 18:28
我有更好的答案
提 交
4条回答
胡政鹏测试_21 07-04 20:48
给网络添加规则啊。
 评论0  赞88
kingnet6688 07-05 00:42

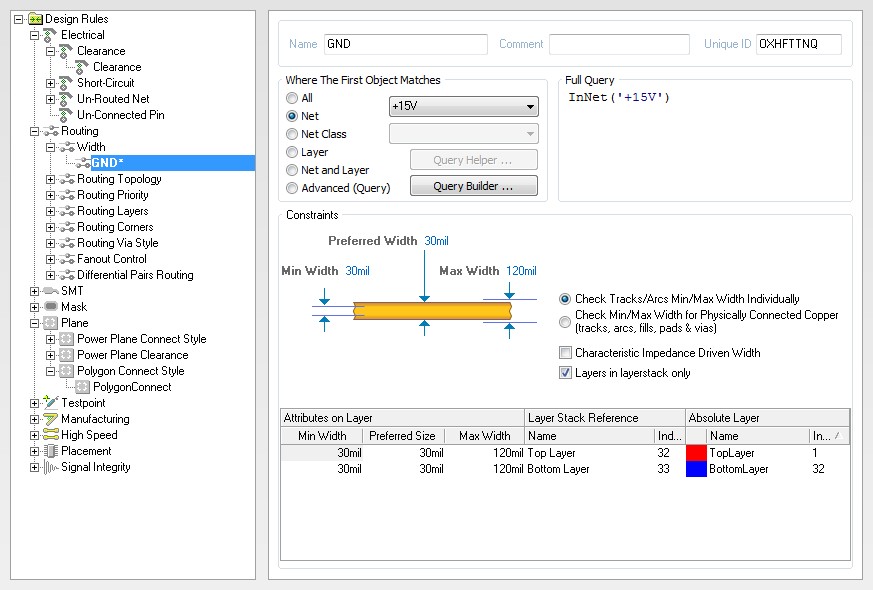

比如这样可以实现

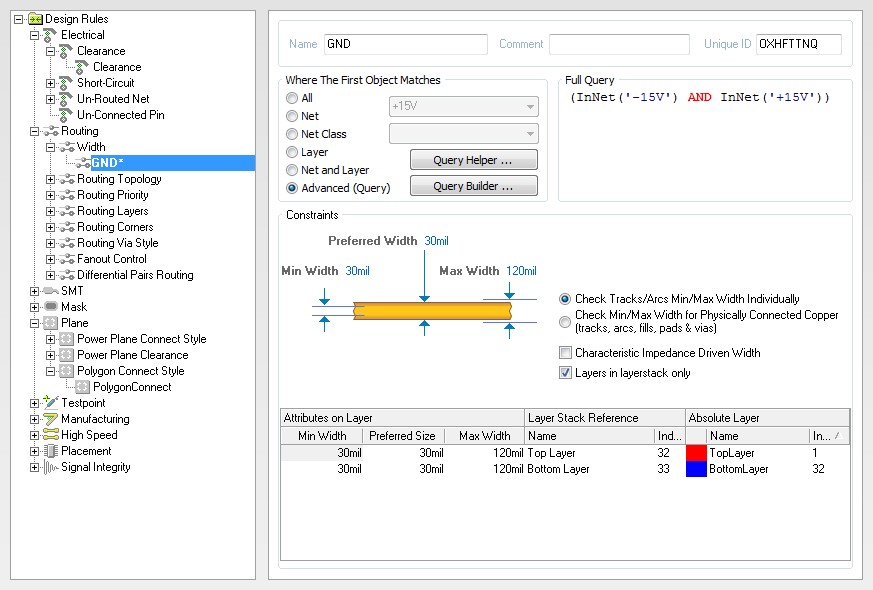

但是这样规则完全无法实现
 评论0  赞28
波达通信设备 07-03 16:41
楼主的要求很容易实现的，好好看看AD10的布线规则吧
 评论0  赞74
颜刚YanG 07-02 19:50
你可以右键Width增加规则
也可以通过增加网络类来实现
将+15V和-15V放到同一个网络类中
 评论0  赞14
