寻：2-3mm直径的位移传感方案

找了好久都无果，头疼，所以来论坛求助。

设备分两部分：1，带孔径通道
2，直径2.5mm左右的柔性钢丝或其他物体。（如果有合适方案，2.5mm柔性物体配合传感器方案有材质要求，则更换合适材质，否则暂时用钢丝替代）

要求：能检测出直径2.5mm的物体在带孔径通道中进入的长度。
精度：0.5mm。量程：1.5cm以上。

检测部分如果能在带孔径通道的设备上最好。如果在钢丝类的物体上，头部要能保证穿过孔径，尾部要留出位置能安装剪子类的手柄。

之前咨询过磁致伸缩的方案，在大小精度等方面都满足要求，为独尾部有个电子仓，体积太大，我们的手柄无法安装。手柄最好是直接与钢丝类物体连接。

提问者：新星之火12138 地点：- 浏览次数：6885 提问时间：02-25 16:46

我有更好的答案

6条回答: yanan101114 02-28 14:10

用旋转光电编码器配合擦轮实现。

 评论0  赞2; cmh12 03-04 12:37

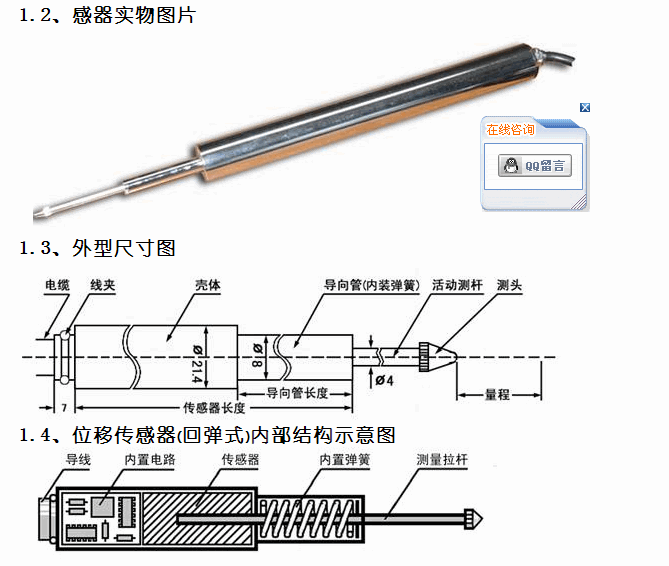

把测头拧下来,换成自已的东东

http://www.bjbopu17.net/bjbopu17_Product_7147281.html

 评论0  赞39; ziran52 02-28 14:20

不需要回弹的式的,用分离式的

 评论0  赞50; jghgfdssas 03-01 06:45

现成的肯定不能满足要求,用成品适当改造是捷径

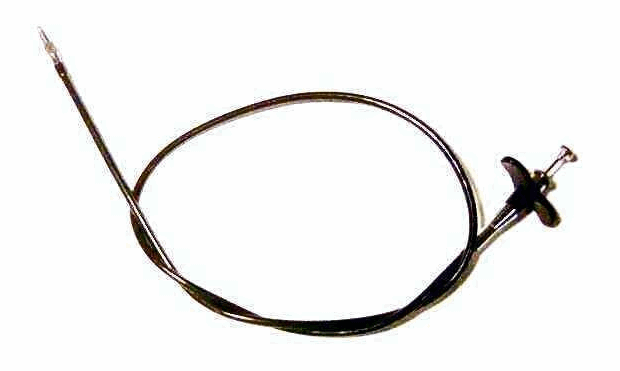

可借用照相快门线改装
http://www.huitao.net/htbigimg/14-187255162.html

http://product.ebdoor.com/Products/23742103.aspx
世界上最细的,3mm

 评论0  赞70; sagada 03-05 13:52

行程1.5cm？那把这玩意打上标记吧，把它想象成一把数显游标卡尺……

 评论0  赞4; 深圳市先研科技有限公司 03-06 16:11

谢谢各位的建议。收获不小。

 评论0  赞14
