一个L298N驱动把我难倒了，请大哥看看

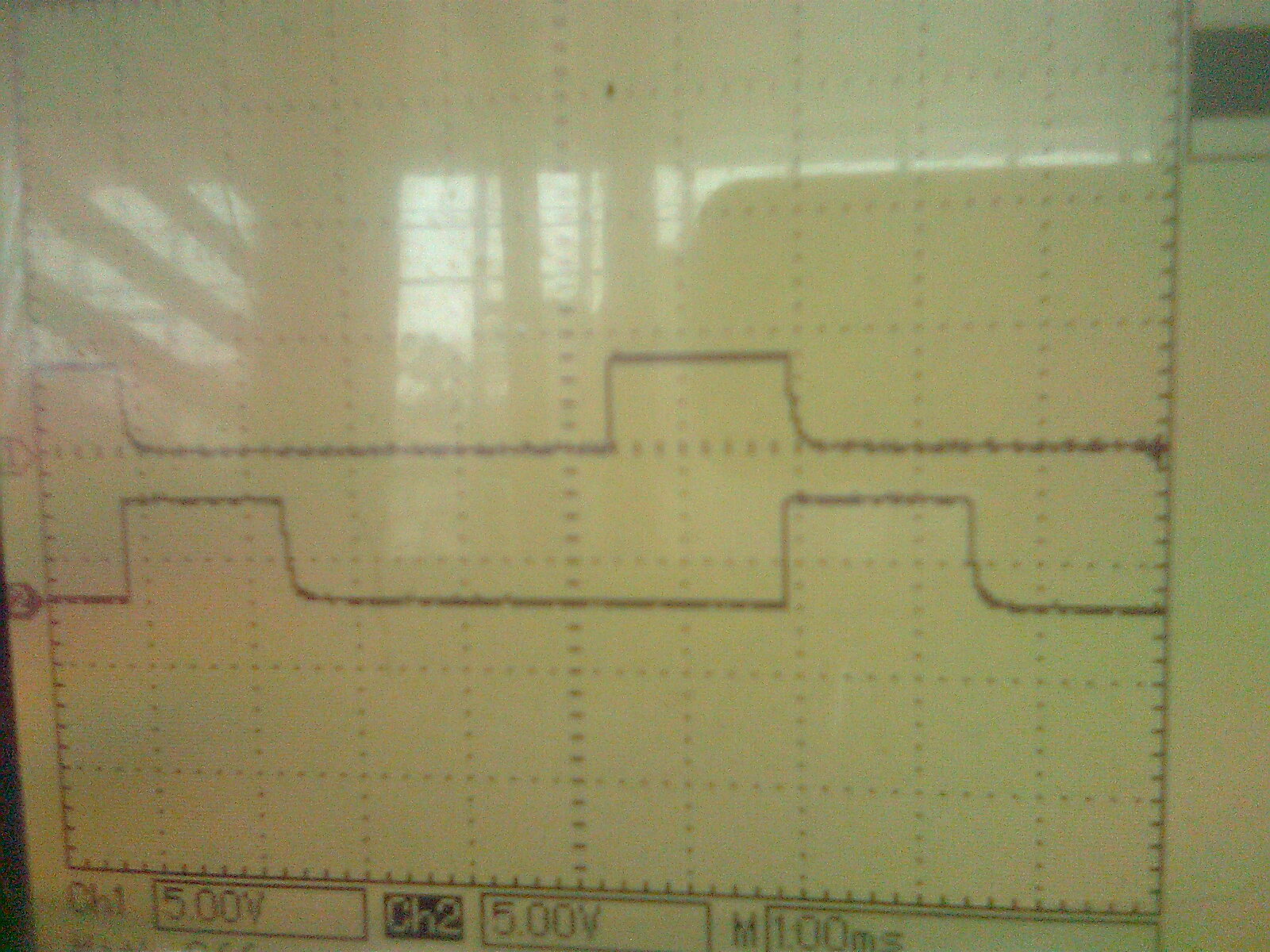

MCU分别控制M1、M2、M3、M4，使光耦导通，控制步进电机转动，当我用示波器看光耦的3脚输出波形好奇怪。前一个高电平好象有一个延时一样，如下图：

提问者：mapleasdf 地点：- 浏览次数：9218 提问时间：06-15 12:02

我有更好的答案

2条回答: keud 06-22 17:21

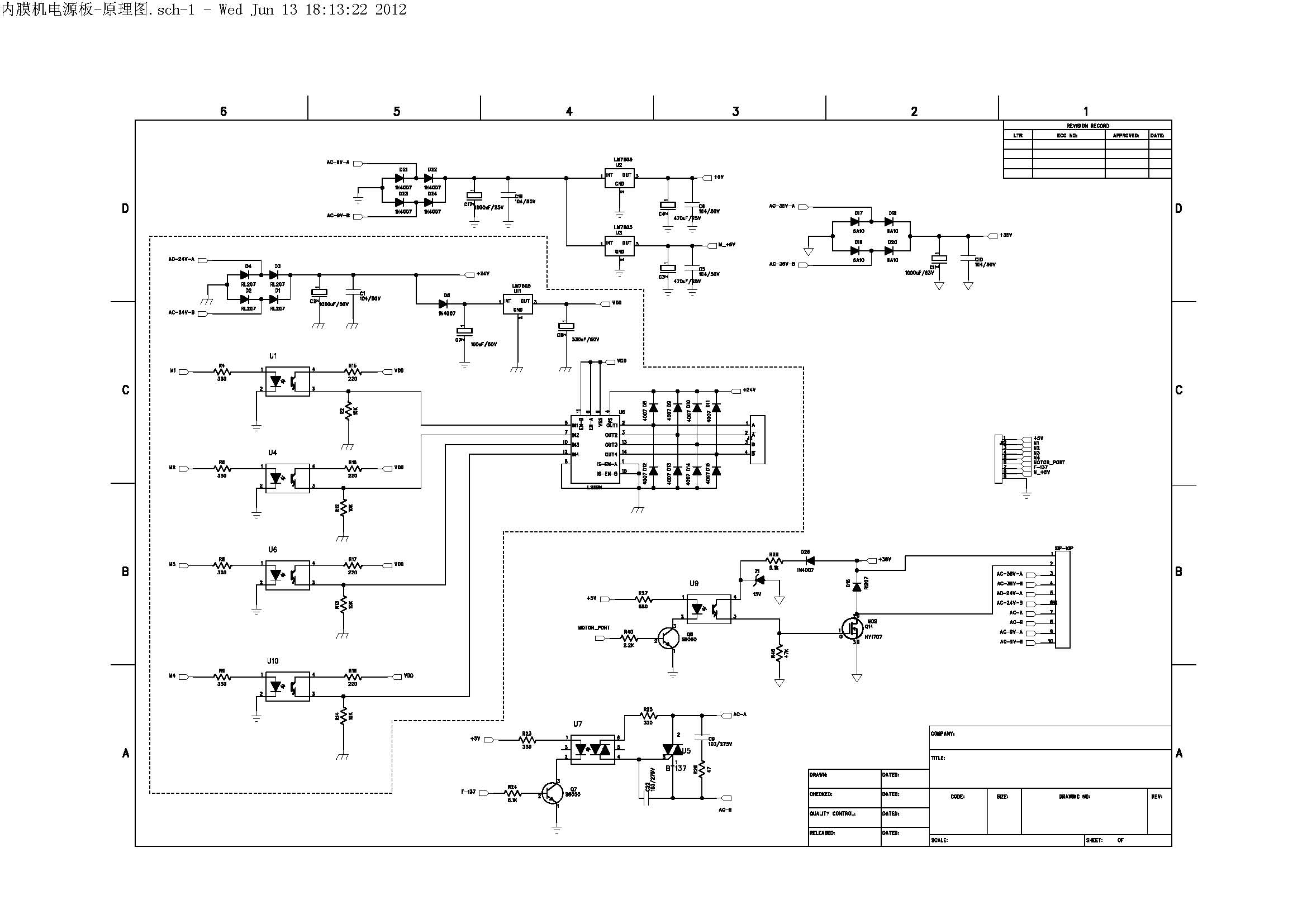

楼主在原理图中使用的光耦器件没有给出型号，所以只能就你出现的问题谈谈我的观点：由于光耦自身存在的分布电容，对传输速度造成影响，光敏三极管内部存在着分布电容Cbe和Cce。由于光耦的电流传输比较低，其集电极负载电阻不能太小，否则输出电压的摆幅就受到了限制。但是，负载电阻又不宜过大，负载电阻RL越大，由于分布电容的存在，光电耦合器的频率特性就越差，传输延时也越长。所以解决问题的办法有：（1）调整集电极负载电阻（2）采用高速光耦，高速光耦有6N135/6N136，6N137/6N138（3）在光敏三极管的光敏基极上增加正反馈电路，这样可以大大提高光电耦合器的开关速度，实验证明，这个电路可以将光耦的最大数据传输速率提高10倍左右。

 评论0  赞83; Robintian 06-19 01:05

QQ 交流 1481195084

 评论0  赞37
