单片机控制12v电路

我有个疑问，假设我现在用的单片机I/O口输出为3.3V，另外有个运放LM358为12V供电，当IN+ > IN- 时，OUT = +12V ,我想让单片机检测当IN+ > IN-时，输去一个信号，问题是这个时候OUT = +12V 为高电平，但又不可能直接连接I/O.(如果这种情况特别多，用光耦数量也太大了吧，npn三极管和mos管好像可以，但是觉得不太可靠)这时候要怎么弄，请各位大虾给些主意。

提问者：BEONEWENHUI 地点：- 浏览次数：6951 提问时间：10-24 16:34

我有更好的答案

10条回答: xuanxuan19 12-04 11:15 回答数：被采纳数：

其实就是判断运放做比较器用时，OUT是H还是L。只是电压12V大于3.3V不能直接相连，所以才有疑问，。后续就是单片机端口输出去控制，比如控制12V供电的蜂鸣器响。我试试楼上的办法:)

 评论0  赞67; uuysfwer 12-07 21:10 回答数：被采纳数：

电阻分压可以的

 评论0  赞58; 吔屎拉雷 12-10 01:19 回答数：1 被采纳数：0

电阻分压的确是最简单适应的。

 评论0  赞9; 60user132 12-11 19:21 回答数：被采纳数：

。

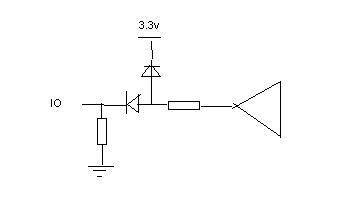

这样做不可行，一般3.3V电源都是通过线性稳压器得到，它对大于3.3V的电压没有嵌位作用.
用电阻分压，或稳压管吧

 评论0  赞54; rxscmsyl 12-02 08:49 回答数：被采纳数：

用三极管倒相后与单片机相连，单片机的C极上拉到3.3V,C极同时为单片机的输入，B极接限流电阻后连接到LM358的输出。根据lM358输出电压的高低调整基极限流电阻，应该是简洁可靠。

 评论0  赞37; sfdss 12-11 07:22 回答数：被采纳数：

OC输出的比较器

 评论0  赞4; diowqdnc 12-06 04:30 回答数：被采纳数：

其实电阻风压最简单了，也可行的，也可以在LM358输出端接稳压管，和5楼的接法大同小异

 评论0  赞47; chunchristy 12-02 20:31 回答数：1 被采纳数：0

电阻分压不就完了频率又不高何必整那么麻烦

 评论0  赞70; 小三爷要吃肉 12-10 20:20 回答数：0 被采纳数：0

看情况了。如果3.3V和12V电源共地，采用电阻分压最实用；如果3.3V和12V电源不共地（两个电源独立），最可靠的方法就是采用光耦。

 评论0  赞41; highmagtech 12-10 15:35 回答数：被采纳数：

三极管+LM358 ＝ LM339

 评论0  赞4
