CE7660 长时间使用负压输出会降低？请教高手指点

有高手遇到过类似的情况嘛？换用NJU7660 就没有电压降低的现象它第6脚要求＞3.5V是断开小于<3.5V 时接地，我现在3.3V使用，
但是第6脚断开那，会有影响嘛？

提问者：evpt 地点：- 浏览次数：8672 提问时间：06-24 17:43

我有更好的答案

5条回答: wangyuzi87 07-01 17:01

LZ：你可不可以把你的问题描述的清楚具体点呢？CE7660只需两只外部电容即可实现电压翻转功能，芯片通过两组开个轮流导通将输入端电荷传递到输出电容上，最终使输出电压Vout=-Vdd，工作分为两个周期：泵电容C1的充电和放电周期。在C1的充电周期：开关K1、K2闭合，K3、K4断开，电源对电容C1充电，使电容C1两极的压差等于Vdd;紧接着是C1的放电：开关K1、K2断开，K3、K4闭合，此时电容C1的上极板与地相连被固定在零点位，因电容上的电压无法突变，C1下极板的电位被下推为-Vdd，并对输出电容C2放电，如此反复，最终使输出电压Vout=-Vdd。这个芯片使用起来很简单的啊！你换换芯片或者换换电容就知道问题出在哪里了啊。

 评论0  赞25; sauwa 06-29 20:12

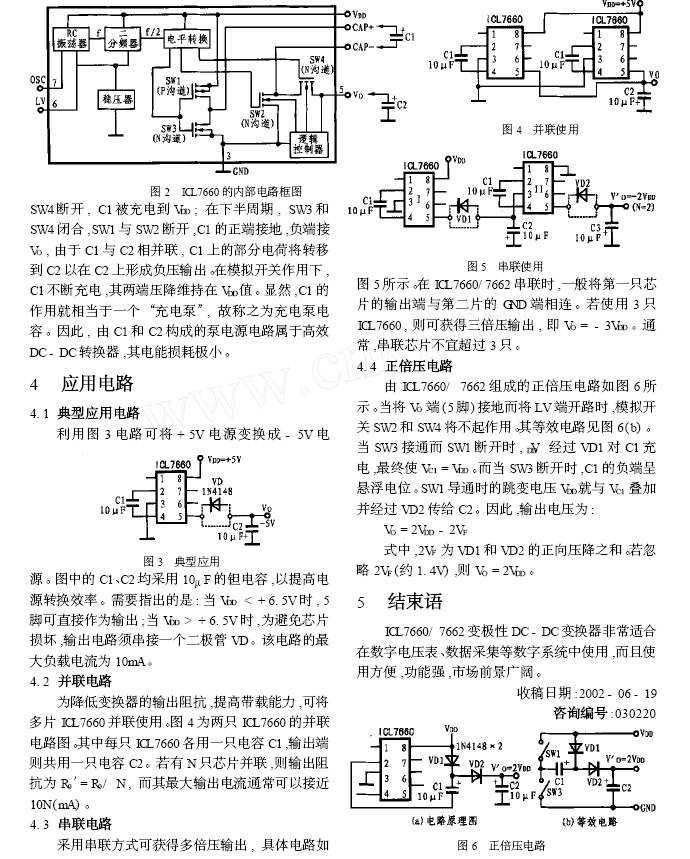

CE7660工作原理图

 评论0  赞89; XWM4612 07-03 12:42

楼主讲解非常细致，受益匪浅啊，谢谢，不过
您没给讲解第6脚也就是Vr 那个脚有什么作用啊:)

 评论0  赞36; 胡政鹏测试_17 07-02 01:22

负载电流要＜10mA

http://wenku.baidu.com/view/45c3d069a45177232f60a2ec.html

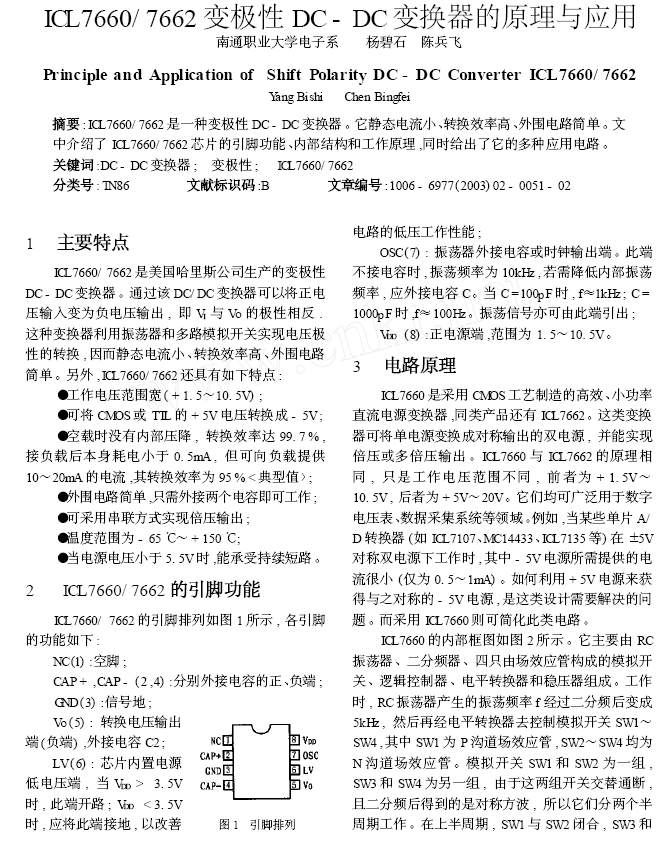

ICL7660_7662变极性DC_DC变换器的原理与应用.pdf(33.96 KB, 下载次数: 3)2012-8-6 13:07 上传点击文件名下载附件

 评论0  赞24; guanrui1202 07-03 12:33

负载电流要＜20mA 这个主意啊，有隐患啊，谢谢~！

 评论0  赞97
