电源

MOS管作为开关管控制负载电源时的顾虑

我现在的电池供电产品中用到GPRS模块,产品定时通过GPRS模块发送数据到后台。考虑到低功耗的要求,GPRS模块不用的时候需要通过单片机关断其电源,发送数据的时候单片机再打开GPRS电源。

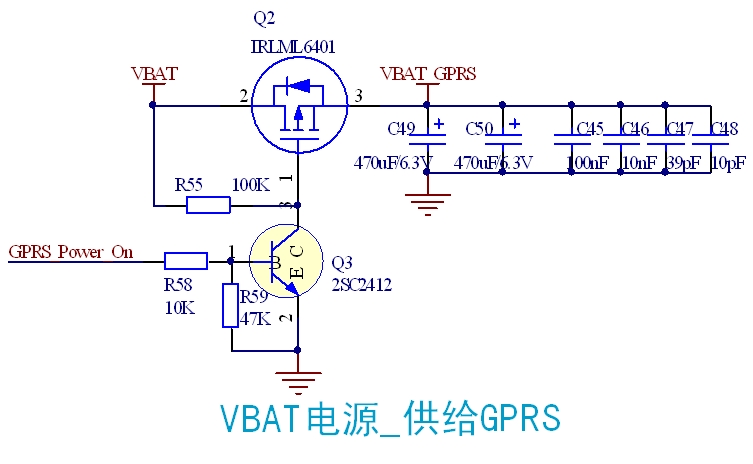

如下图所示,因为GPRS模块发送数据时,需要瞬间大电流,所有VBAT_GPRS端加了两个470uF的大电容,现在可以正常工作,但发送数据完成并关断MOS管以后,这两个大电容会继续给GPRS模块供电,相当于这两个电容存储的电量白白地浪费,达不到低功耗的目的。

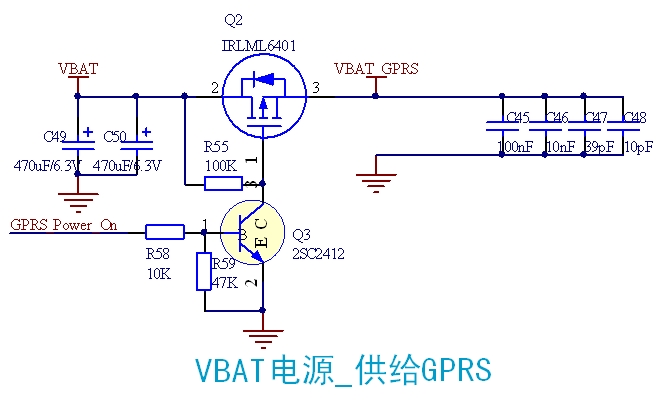

图二,另一种想法是将这两个470uF的大电容放在MOS开关管的前端,这样开关管关断后,大电容储存的能量保留着并给下次开关管开启式供电,相比上一个图,估计会节省很多能量。

现在的顾虑是:图二的开关管在负载GPRS模块需要大电流时,能否及时满足负载的大电流需求,是否有可能会造成GPRS模块因为电流供应不足而造成工作不稳定?IRLML6401的源漏连续电流可达1.3A。一般设计MOS管控制电路时,考虑到低功耗的要求,大电容一般是放在开关管前面还是后面?

请高手指点,万分感谢!

forum (1).jpgforum.jpg

提问者:gzjiuwang 地点:- 浏览次数:6599 提问时间:10-28 18:15
我有更好的答案
提 交
3条回答
ureuswerwr 02-23 23:03
根本上还是取决于VBAT的容量,容量够的话,不要电容就是了;放在后边有一个很短的充电过程,前边更好一些
xztalk 02-26 19:41
470uF的大容量电解电容,由于结构是铝箔卷绕制成,分布电感很大,对低频纹波滤波效果很好。所以大电容接在电源旁可以起到滤波和旁路的作用,这样可以滤除低频成分,使得输出到负载的电压均匀化,降低负载的需求。这样的话电容放在开关管的前面效果会好些!
799707192a 02-21 04:38

这种接法主要考虑负载变化时负载上电压的变化,是改善电源的低频特性用.从这个角度看,应该是后面的好.
