电源输入口防护措施

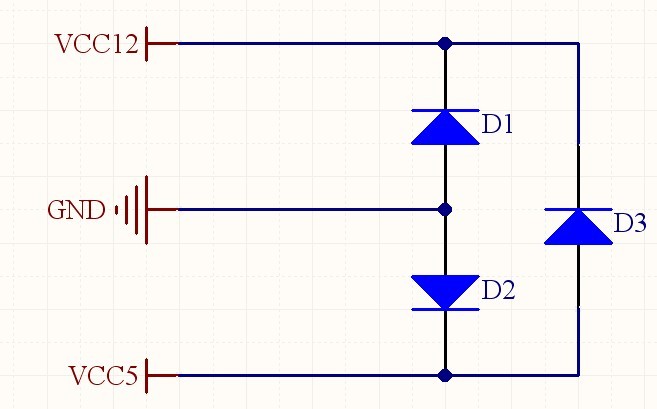

我的实验板上的电源接口是4芯，分别是 12V GND GND 5V，由开关电源来供电，当初遇到一个问题是如果错误的把12V当做5V引入的话，我的单片机将很快烧毁，由于是贴片的，整个板基本上就可以报废了，我尝试着利用二极管做了下面的防护电路：我实际中发现，如果12V和5V接反了，开关电源的指示灯会闪烁，这时候没有电压输出，起到了保护作用，如果12V和GND接反了，开关电源的指示灯会灭掉，但是也没有电压输出，说明也起到了保护作用，但是如果5V和GND接反了，指示灯正常，过了大概2S，D2就冒烟了，怎么会这样，我想不明白怎么回事，不过这样的话，这个电路是不能用的，麻烦大家给想一种更好的办法能够解决这个问题

提问者：gua6338 地点：- 浏览次数：5143 提问时间：10-28 18:06

我有更好的答案

9条回答: pol666 01-15 08:12 回答数：0 被采纳数：0

看看图1就知道烧二极管的原因了，防止反接的保护二极管不是你这么用的啊

 评论0  赞4; Xavier_1995 01-17 22:28 回答数：0 被采纳数：0

其中电源的负载我用两个电阻代替了~

 评论0  赞89; 胡bbs 01-09 01:56 回答数：被采纳数：

给板子供电只用12V电源，在板子上增加一个输出5V的电源模块，用单一电源供电就不会接错了

 评论0  赞52; 73723fsdfw 01-11 18:31 回答数：被采纳数：

建议你单片机的电源重新设计，再做一级电压转换，满足12V或者更高的输入。

 评论0  赞25; tuiming817 01-08 12:15 回答数：被采纳数：

如果是工人連接錯誤只能説明你的安裝説明還沒做到傢沒有標示清楚

 评论0  赞27; andrewxuda 01-18 02:12 回答数：1 被采纳数：0

感觉问题出在了楼主的开关电源上，导致12v反接没问题，5v反接出问题。12v反接的时候，开关电源明显自我保护，5v反接没有自我保护动作。
建议使用connet，想插反都难。

 评论0  赞0; ll1589179925 01-15 05:31 回答数：0 被采纳数：0

把电断了，用万用表量量两个地是不是短路的。

 评论0  赞89; jiejiadz 01-14 11:47 回答数：被采纳数：

一般都是短路的，两个接线柱，2组输出接线好接罢了。

 评论0  赞43; x_y_q 01-14 12:38 回答数：0 被采纳数：0

是的，一般的产品都如楼上所说的，这样既方便了用户也更加安全。

 评论0  赞23
