用过ADG508的大侠进，，，，

小弟用ADG508作为多路复用开关来采集温度信号，电源电压正负12V,使能端电压+5v,地址端电压A0,A1,A2分别接+5v,+5V,GND按手册上应该第四路通，但现在没有同，怎么回事，求高手指点。。。。

提问者：shihunzhe 地点：- 浏览次数：1835 提问时间：08-17 17:38

我有更好的答案

4条回答: snake123 08-17 20:39

输入电压太高，触发了故障保护条件，导致输入输出都自动开路？

 评论0  赞50; mqrzyy 08-18 12:01

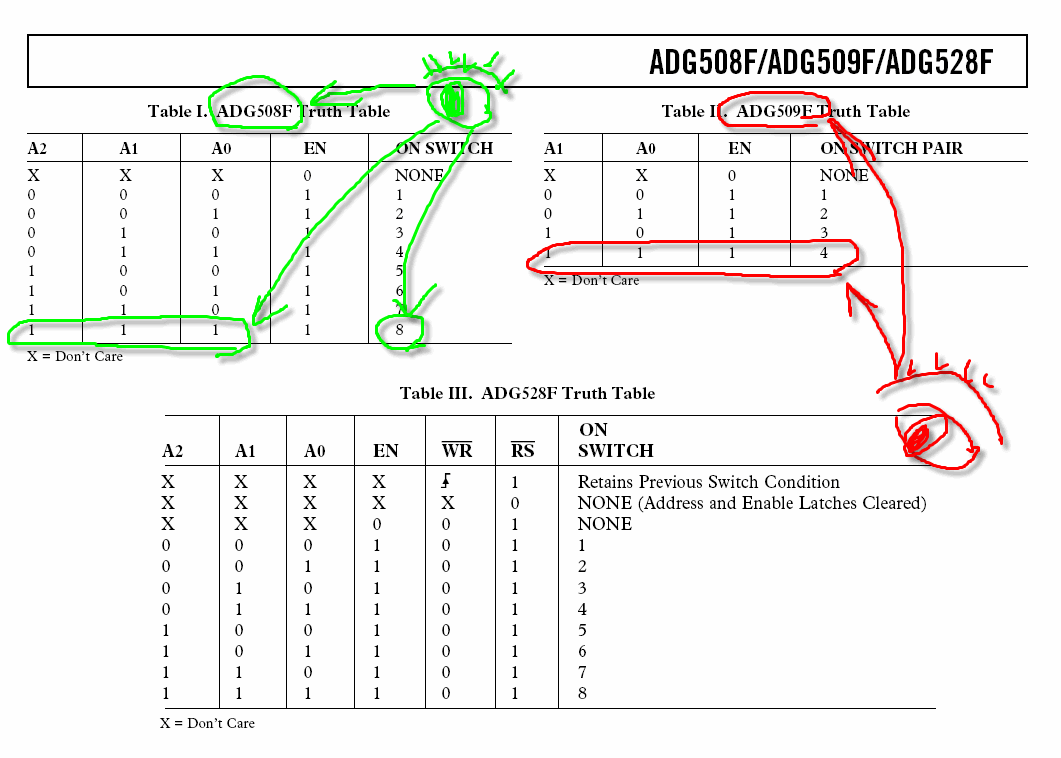

仔细看手册,4路509与8路508的真值表是不同的.
ADG508需要:
A0＝1,
A1＝1,
A2＝0,
S4＝1

ADG508.pdf(173.4 KB, 下载次数: 1)2012-10-26 11:24 上传点击文件名下载附件

 评论0  赞77; 安伦天嘻嘻 08-18 06:45

先把模拟部分断开,单独调试508,看逻揖是否正确

 评论0  赞24; vywyefswer 08-20 11:50

分而治之，要不就是芯片有问题。

 评论0  赞20
