谁能告诉我这个输出是多少？

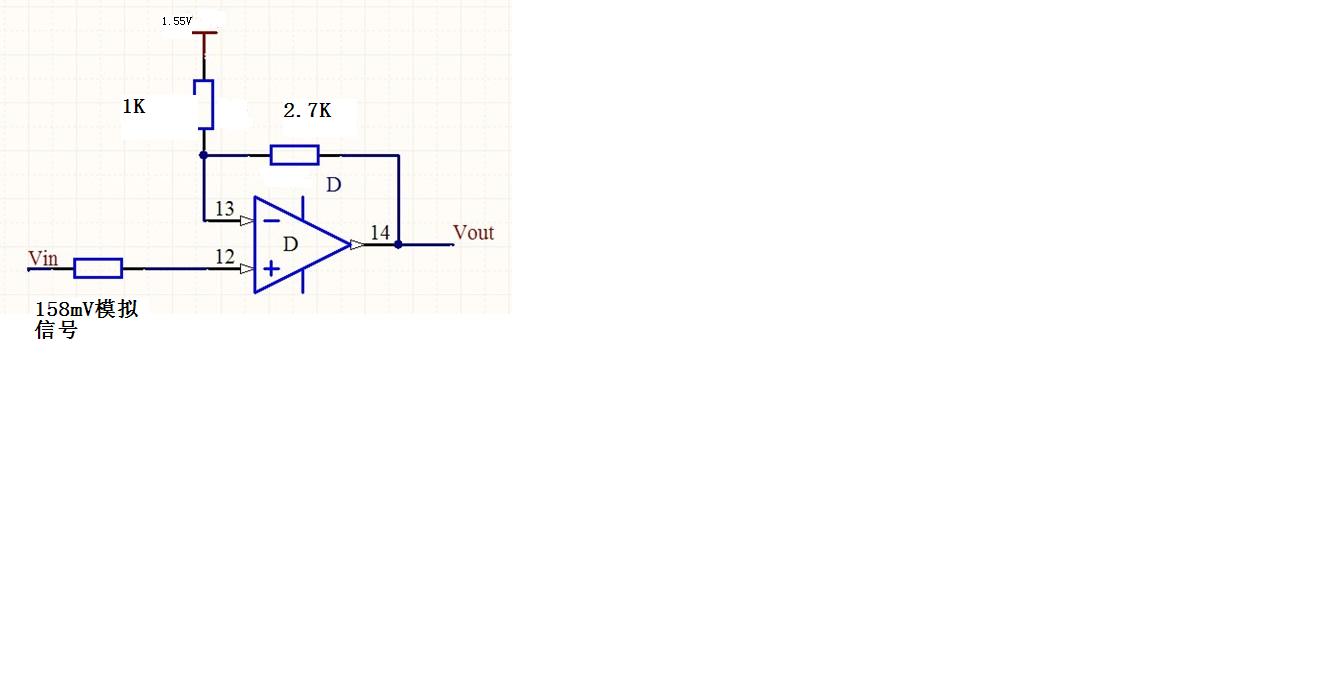

谁能告诉我这个输出是多少？是怎么计算的?输入是158mV的模拟采集信号。1K电阻上方为1.55V直流电.补充一下这个是5V单电源供电。

提问者：欧阳大大地点：- 浏览次数：6108 提问时间：05-24 11:51

我有更好的答案

14条回答: yunhan8756 05-28 17:11

理论上输出负3.6004V

注意是负的。

 评论0  赞58; 黄黄挂怪 05-27 12:38

运放反相输入端(13脚)是158mV，根据1k电阻上端1.55V和2.7k电阻右端接输出，用电阻分压的方法即可计算。

 评论0  赞0; pm58 06-02 08:17

说的还是不大明白！用示波器测出的是400mV，都是VPP值。

 评论0  赞78; uyvwyewr 05-29 06:49

按楼上所说交流又应该怎么算呢？

 评论0  赞97; 小马哥996 06-03 00:05

输入是158mV的模拟采集信号其实是0064芯片处理后32通道信息的差分信号，差分信号分P/N ，这是其中的1路P；实际波形是接近方波但有很多类似毛刺的波形，频率4.9KHZ.

 评论0  赞28; 南山铝业16 05-24 20:59

交流信号放大3.7倍啊。

 评论0  赞80; hhdzkj09 05-31 09:21

明显的电路设计错误。

LZ先说下你的运放是否正负双电源供电，然后贴出完整点的图再说。

比如你说的“输入是158mV的模拟采集信号”很可能是你的表述错误。

 评论0  赞1; xbvwerw 06-03 05:58

终于明白只有当Vin大于1.13V以上时才有正确的输出，低于1.13V都是输出0V附近，交流信号也是这样
，但用示波器测出的是400mV，还是对不上。

 评论0  赞47; 60user45 05-25 12:20

所以，你的运放输入端对地电压根本就不是158mV，而是两个正输入端之间有158mV的信号。

 评论0  赞37; 黄明康01 06-03 01:55

答案是-3.6V.貌似LZ出题错误?

 评论0  赞61; 刘祥1982 06-02 22:53

总之还是似懂非懂，我的示波器是一端接VIN一端接模拟地AGND测出来的数据，VIN后的电阻是0欧；
所以“所以，你的运放输入端对地电压根本就不是158mV，而是两个正输入端之间有158mV的信号。
”这个结论是怎么得出来的？
我现在就是不明白输入是158mV，输出怎么就是400mV；如果数据是正确的，是怎么计算的？

 评论0  赞29; juujwfdf 05-28 17:46

接一个1.5 相当于一个减法电路了啊

 评论0  赞31; LANxs 05-30 01:07

你是单电源供电的话这电路就有问题了啊

 评论0  赞30; adonknight 05-24 18:47

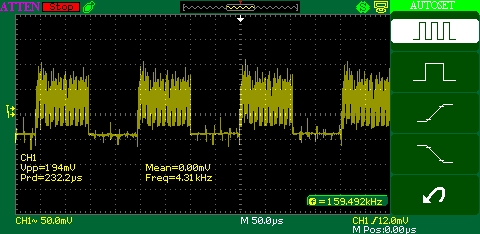

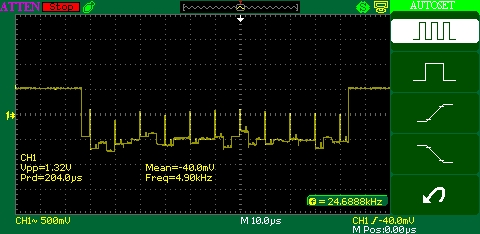

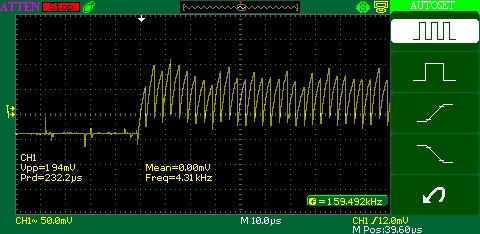

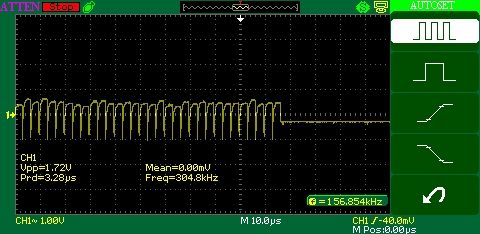

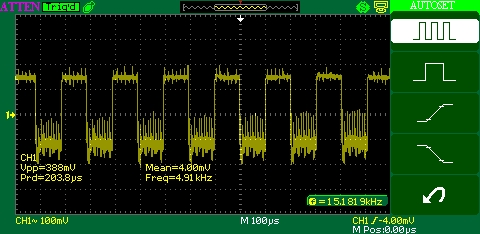

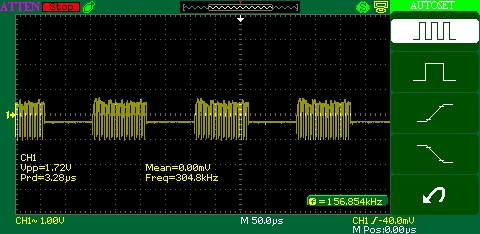

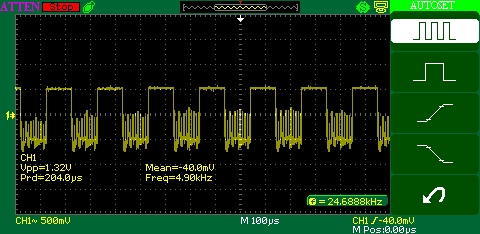

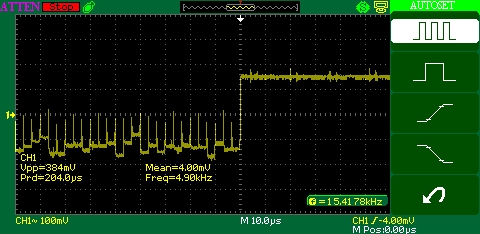

反复说过这个是刚通过认证的产品，不要怀疑他有问题；我一会把波形发出来，也许我前面表述有误。模拟采集信号其实是0064芯片处理后32通道信息的差分信号，差分信号分P/N ，P端388MV，放大后1.32V.N端194MV，放大后1.72V.而且P/N两路运放电路和参数是一样的.实际波形是接近方波但有很多类似毛刺的波形（但其实是信号），频率4.9KHZ. 这个是放大前后的所有波形，点击图片后有图片描述！

 评论0  赞63
