芯片上写着“|CHF”是什么型号？

近来看电路的时候发现一个芯片，封装是SOT-23-5 就是那种一边3个脚，一2个脚的，作用是混频，
5个脚中，一个电源，一个地，两个输入，一个输出。漏字是“|CHF” 不知道又没人用过这种芯片啊，能说一下具体型号么？或者什么公司的也可以。

这个图是我从网上找的，自己加的字，芯片形状就是这个形状，在电路板上太小，不好拍照。

增加信息，F的上面和下面各有一条横线，原来我以为这个横线没有用呢。

提问者：kong19 地点：- 浏览次数：8706 提问时间：06-24 14:55

我有更好的答案

3条回答: lmxh123 06-25 05:58

左边的" ｜ "是脚位标记,不作mark用,应查"CFH"

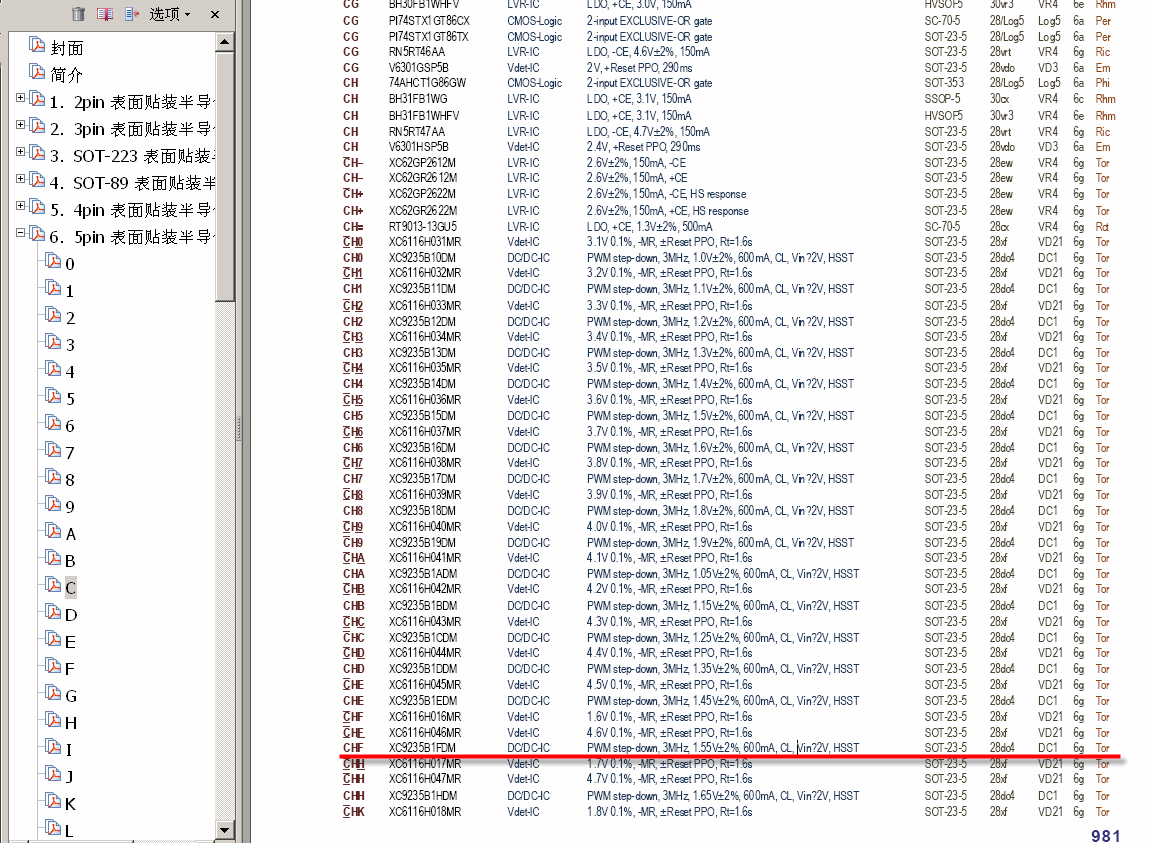

〓◆ 贴片代码 SMDcodes 1780页 19.0M 超清书签版.pdf ◆〓

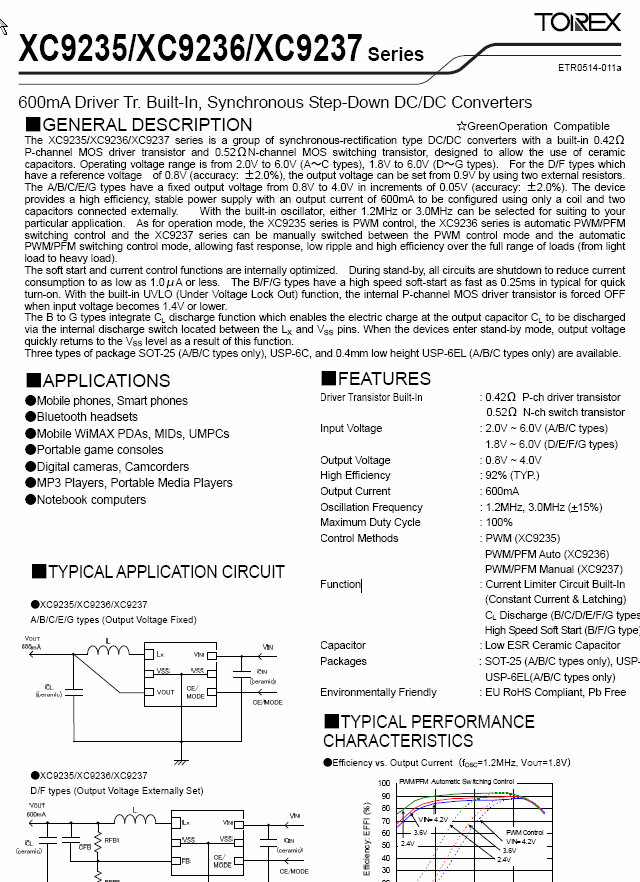

xc9235.pdf(899.46 KB, 下载次数: 9)2012-12-22 20:55 上传点击文件名下载附件

 评论0  赞69; cs110 06-28 12:28

已修改图，F的上面和下面各有一条横线

 评论0  赞30; yvochen 07-01 18:37

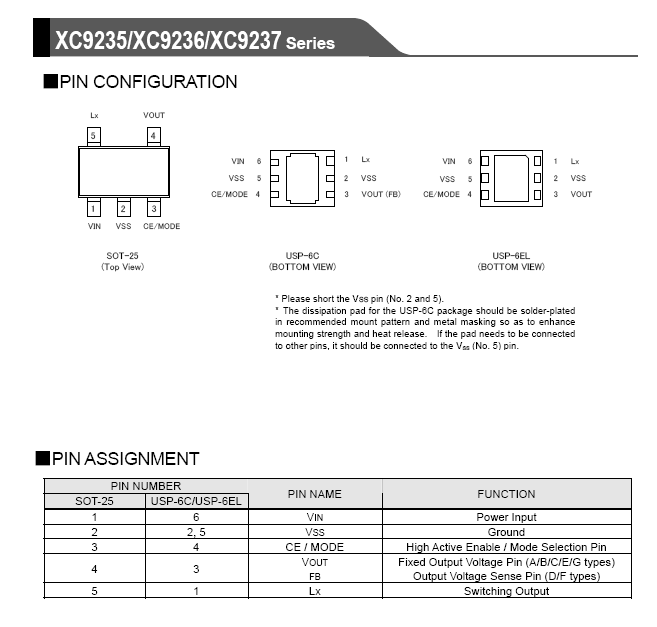

你先对一下脚位,接地,电源
不过这么确定是混频器就没戏了,少累哈

 评论0  赞38
