光耦的问题，请教

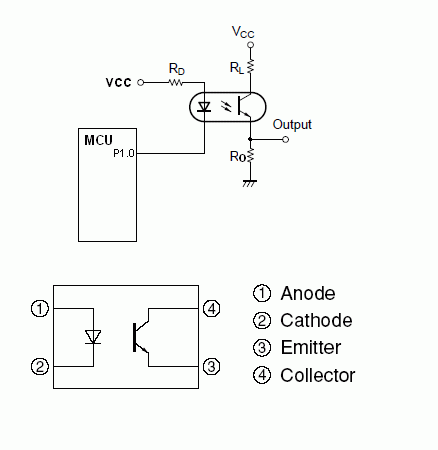

我用PC358光耦设计一个MCU控制的开关电路，电路图如下，就是不知道RD,RL,RO三个电阻如何取值，其中VCC=3.3V.
我将RD,RL,RO用1k欧姆电阻，但始终没有看到二极管有导通及迹象,即使连接P1.0的引脚接GND也一样。
不知道PC358能否替代PC817，看过两者的规格书，没发现他们有不同之处。
以上问题请高手解答，谢谢了。

提问者：I_mC酱地点：- 浏览次数：5285 提问时间：12-13 12:28

我有更好的答案

6条回答: 胡政鹏测试_30 12-16 12:47

一、引脚是否正确
二、用什么手段测量
三、器件是否完好

取值要看你的其他要求才知道是否合适，就图上看，实际电路无差错时，用万用表测量应该有电压值变化
取值建议：无速度要求、输出接普通I/O -- Rd = 470R，RL = 0， Ro = 2K

 评论0  赞40; guangcai 12-21 17:39

时什么MCU？
OUTPUT接到哪儿去了？还有一级驱动？
R0等于0吧，OUTPUT从C极接出来。

 评论0  赞69; test_user2 12-22 16:09

楼主所贴电路需要MCU具有足够的下拉驱动能力，否则需要增加一级晶体管驱动。
一般光耦的LED侧需5mA左右的驱动电流，RD可据此根据VCC用欧姆定律计算得出。
RL和Ro的取值在决定了光耦在特定LED驱动电流下的导通、截止转换时间和高电平幅值，一般RL并不需要，Ro的取值在数K至一二十K欧姆范围，普通低速电路不必特别关心，高速电路则需根据输入信号的占空比、沿斜率要求等根据光耦参数严格取值。

 评论0  赞35; chm7 12-16 10:24

查查PC358的数据手册啊，上面都有参数可以选择。用一个器件，一定要仔细阅读它的DATASHEET!

 评论0  赞49; Bowen_ 12-14 15:17

多谢各位指教，
问题找到了，是我的PCB画错，把3脚和4脚画反了，
这下搞大，找不到这种光耦了，各位有没有可以推荐的啊？

 评论0  赞94; 梓沐凡晨 12-21 20:54

TLP521

 评论0  赞59
