请教430单片机 ADC12中VR+与外围分压测量电路的Vref的区别

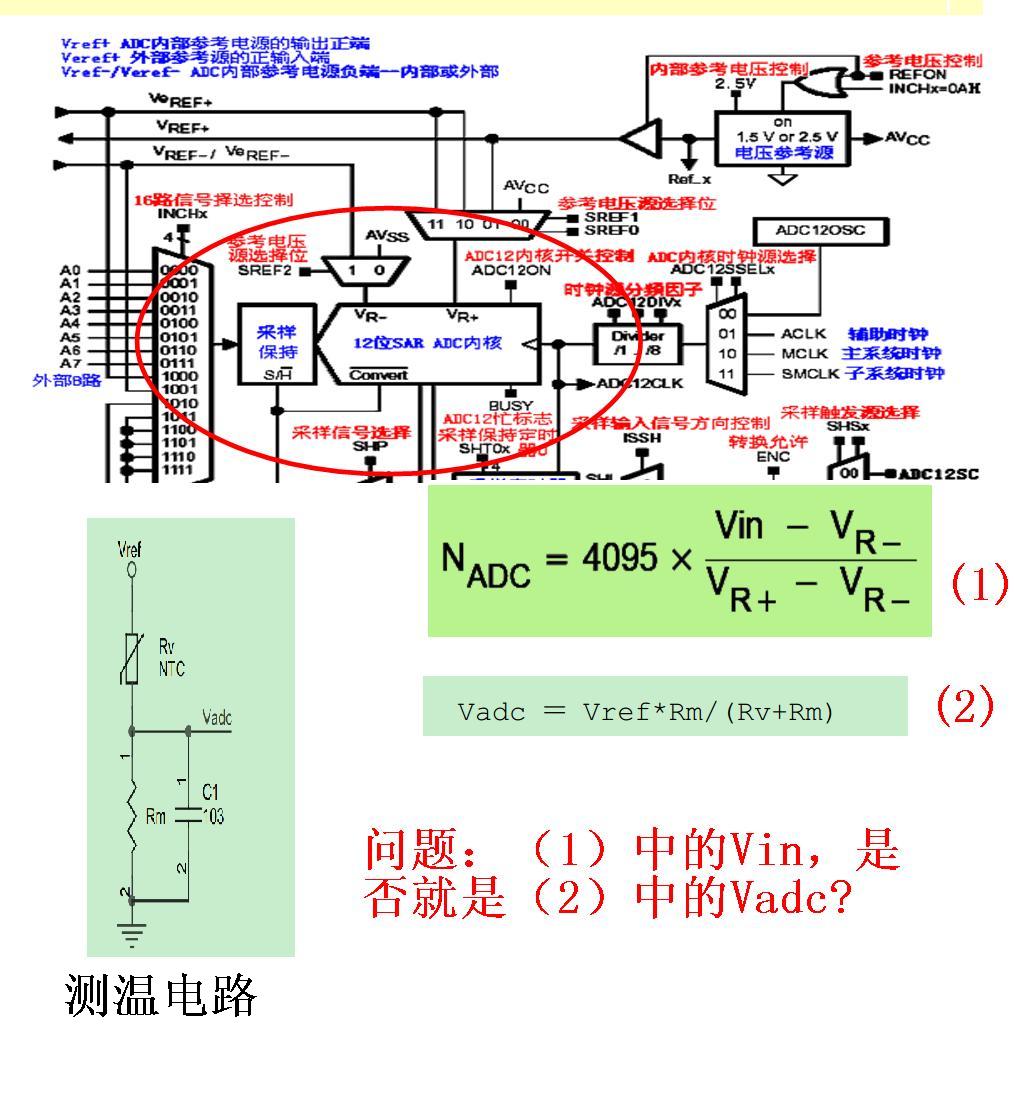

如图，430单片机 ADC12中VR+、VR-与外围分压测量电路的Vref的有何区别或者关系？

是否（1）式中的Vin就是（2）式中的Vadc，可在程序中直接带入计算即可？

提问者：后天天后地点：- 浏览次数：6245 提问时间：10-26 09:44

我有更好的答案

3条回答: xiaohongchen615 12-11 08:56 回答数：0 被采纳数：0

测电阻，最好是Vref和ADC基准共用，可避免基准电压的温漂。如共用VREF+~AVss

 评论0  赞13; wkg_liusha 12-10 13:15 回答数：被采纳数：

现在是两者的关系我没看明白，可麻烦稍微解释一下啊
您说的是否就是取vref与VR+相等？就是选择VR+等于AVCC?

 评论0  赞60; wenjie26 12-12 16:29 回答数：0 被采纳数：0

ADC = 4095 * (Vin / Vref_adc);
=> Vin = Vref_adc * (ADC / 4095);

Vin = Vref_ntc * (Rm / (Rm+Rntc));

当Vref_adc 和 Vref_ntc共用基准源时，基准源的温漂就不会影响测量。
所以 (VR+,VR-) 无论是选AVCC、内部基准、或是外部基准都影响不大；推荐用内部基准，不用时MCU自己就可以关断。

如果两边用不同的基准，会引入不必要的误差。

 评论0  赞99
