我怎么这么基本的积分电路都仿真错误？

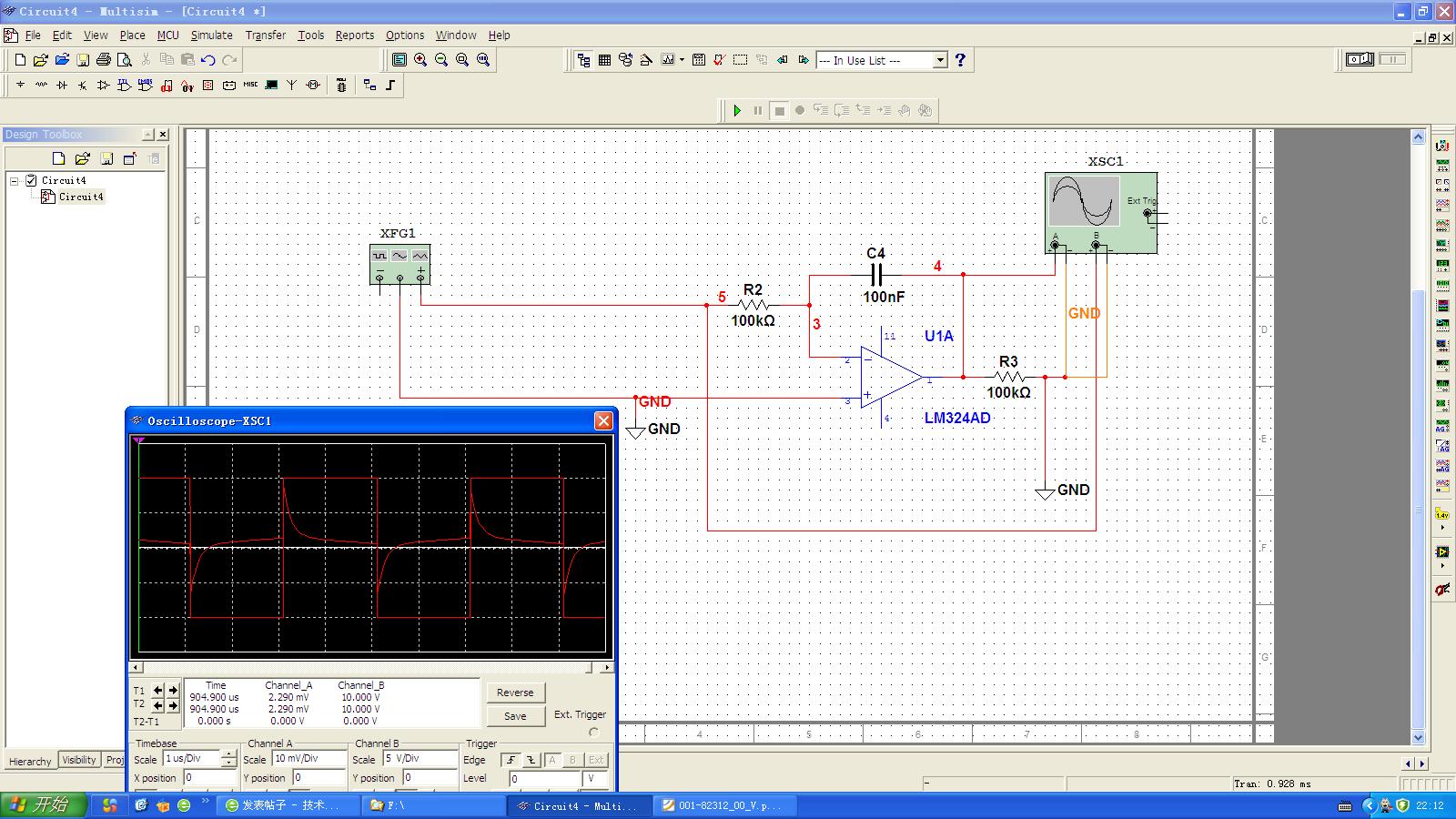

我做了一个基本的积分电路。但仿真结果不是积分，倒有点像微分。
电路很简单，不知道什么地方错了，（运放的电源加了和不加好像没有影响）寻求帮助。图片如下：

sim.zip(111.99 KB, 下载次数: 8)2013-3-10 22:30 上传点击文件名下载附件
multisim文件
zip文件中的Circuit4.ms10包括上面的仿真文件。

提问者：wdc596933938 地点：- 浏览次数：9489 提问时间：05-18 10:02

我有更好的答案

5条回答: chuidi1995 05-20 08:07

晕！324呀，速度能那么快吗？

 评论0  赞38; 芯片代理商 05-26 16:06

谢谢，减少信号频率，就好了。想当然认为100K的信号很慢了，没有对增益带宽积的敏感。

还有一个问题：为了消除此电路的直流积分，我能想到的就是在反馈上接一个跨阻。想知道，还有其它办法吗？

 评论0  赞64; wznnzw 05-22 10:21

直流伺服反馈

 评论0  赞15; caseylee 05-23 03:51

运放没电源能工作的起来么？

 评论0  赞15; 60user4 05-25 15:27

一般的仿真软件芯片的电源软件会默认是存在的，加的是默认值，

 评论0  赞18
