请教个简单的问题

····我对RC组成的延时电路不是很理解·有没有哪位大虾能够深入浅出的给讲解一下·
另外从电容的结构上理解·我不明白电源旁路电容是如何作用的·
电容充电和放电相位不发生变化吗·

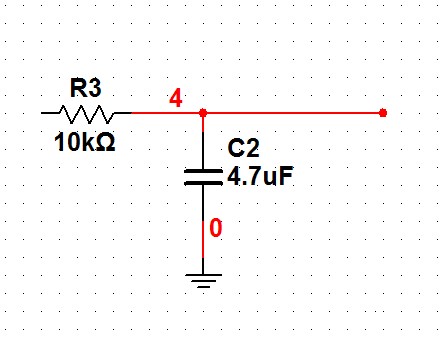

像这个RC组成的延时电路·为什么信号不能被电容旁路·
电源的旁路电容怎么就能把信号对地旁路···

提问者：mmuwyrwe 地点：- 浏览次数：9050 提问时间：12-08 14:58

我有更好的答案

6条回答: 411easddzf 12-13 13:54

电容是通交阻直
电容在交流是短路的直接接地了
在直流中，电容是断路的电容通过电阻充电，变成一个上正下负的电源，再给下面供电电容的充放电就形成延时

 评论0  赞71; 344868615qq 12-14 21:29

这个电路的目的就是要盘路交流信号，得到交流信号的直流分量，以实现反向放大器只放大交流信号，
不放大直流分量。

 评论0  赞4; 送春风雨露 12-11 00:47

12楼：
8楼的图，U1施加了负反馈，工作于线性状态，“虚短”成立。运放的反相输入端跟随同相输入端电位变化。
而U1同相输入端是从U5输出端经R1C1得到一个比U5输出幅度小且相位落后的信号，所以U1输出的是个比U5输出端相位落后的信号。
仿真一下，看看各点波形，就明白了。

 评论0  赞33; MAX_zuo 12-16 21:57

“前面那个电容”，我可不知道你说的是哪个。
仿真波形，示波器你只接了一路输入，看什么相位差？看什么时间延迟？

 评论0  赞85; huzp_123 12-10 07:53

回LZ这实际上是个高频提升电路，你对比一下100HZ，1kHZ，10KHZ的放大倍数就明白了。

 评论0  赞31; 浪宇通信 12-14 13:28

旁路的定义是将无用的射频噪声转移到其他地方

LZ看明白滤波器的幅频和相频曲线就明白怎么移相了
通带无相移
过渡带才会有0-90度的相移

 评论0  赞90
