楼主能否上个原理图看看?
-
cmh28
05-04 12:56
回答数:0
被采纳数:0
可以简单的用两个IO口控制:一个输出高有效, 一个低有效, 经几粒电阻,一粒三极管就可以得到可接受的控制输出.
-
hgq1133
05-03 11:22
回答数:
被采纳数:
采用负逻辑设计即低电平有效驱动即可解决上电暂态失控的问题。
-
jfdaoisjd
05-04 23:32
回答数:0
被采纳数:0
三极管搭建个反相器,转换一下就OK了,这是个常见问题。
-
UserMen
05-05 05:29
回答数:0
被采纳数:0
4楼正解,改用付逻辑设计就好了
-
ywewywf
05-11 04:02
回答数:
被采纳数:
单片机3.3V 三极管C极12V,基级接单片机 E级地,用NPN上点导通, PNP上电应该还是导通啊,C(12V)与B(3.3V)压差大于0.7??? 正负逻辑都PNP都导通吧

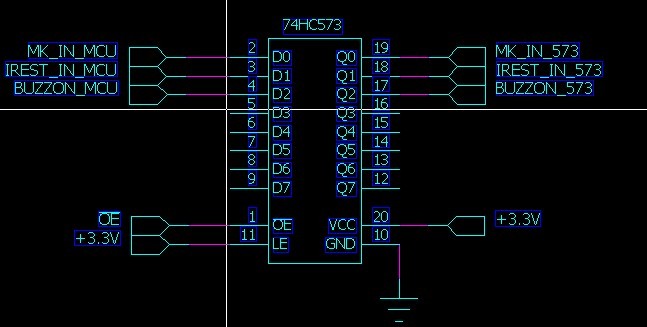

573 OE脚加到单片机脚 一上电复位高电平 输出高阻,锁存脚直接接高不搞知道可行否? 只用了3组端口 ,浪费五组 不知道有没有端口少点的类似锁存器
-
happydak
05-11 02:19
回答数:0
被采纳数:0
1.三极管方案:
IREST--> Q1 8050 基极, OE --> Q1 8050 E极

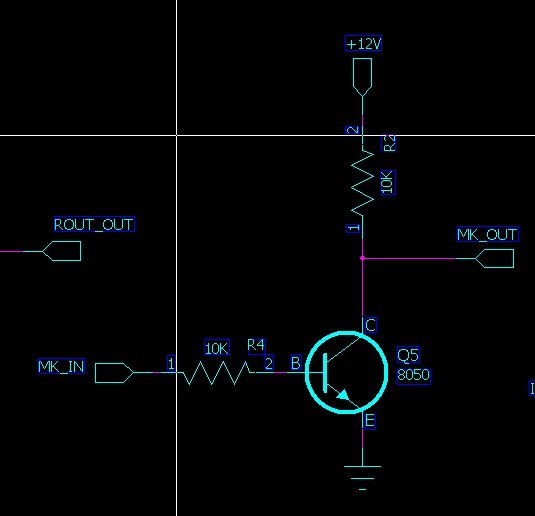

MK --> Q5 B极, OE --> Q5 E

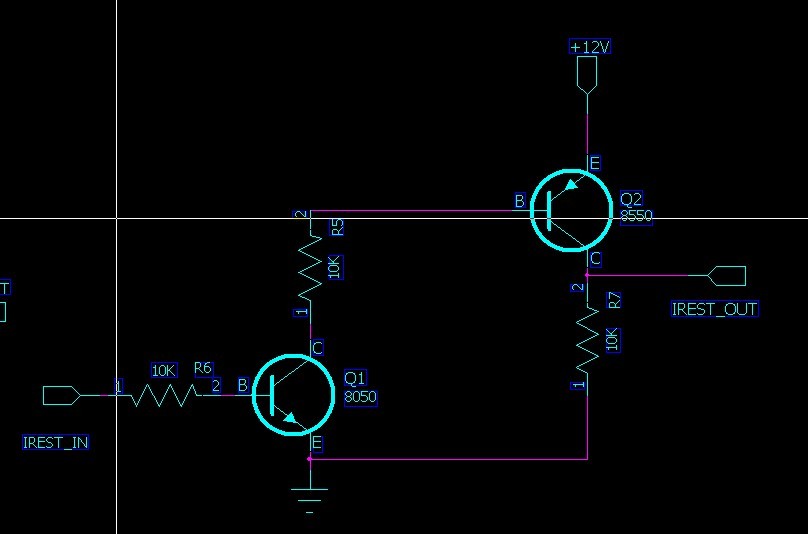

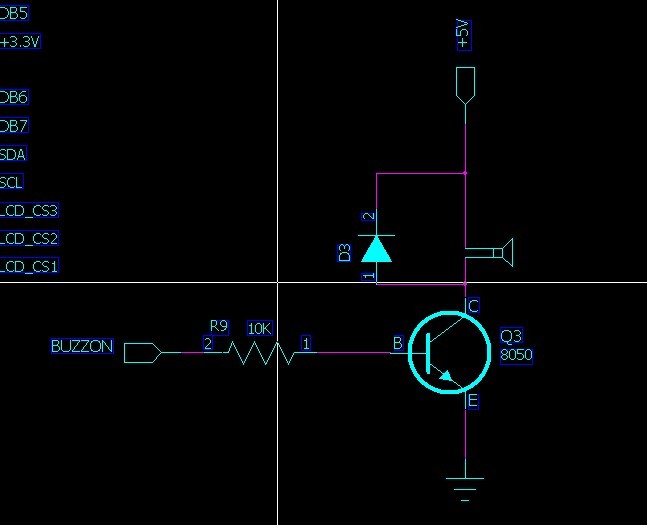

BUZZ --> Q3 B, OE --> Q3 E, 如果OE = 0 时驱动能力足够带动蜂鸣器和R2 R5, 可直接驱动, 否则Q3 C经上拉 --> Qx (new 8050!) --〉蜂鸣器
BTW:Q1,Q3,Q5 建议用9014, 9013 更合适,当然为减少原料种类, 可以只用8050。
2.74HC574 是锁存器, 上电时也有一个不确定的状态, OE无效时输出为三态, 输出需要合适的上拉或下拉电阻, 若觉得浪费,可以改用四或非门,OE为0且控制逻辑为0时输出才为高。
3.当12V上电比3.3V早时,四或非门可能会出问题。纯负逻辑也可能出这种问题。
-
A493481244
05-11 03:14
回答数:0
被采纳数:0
版主 你讲的负逻辑是我画右图意思吗?

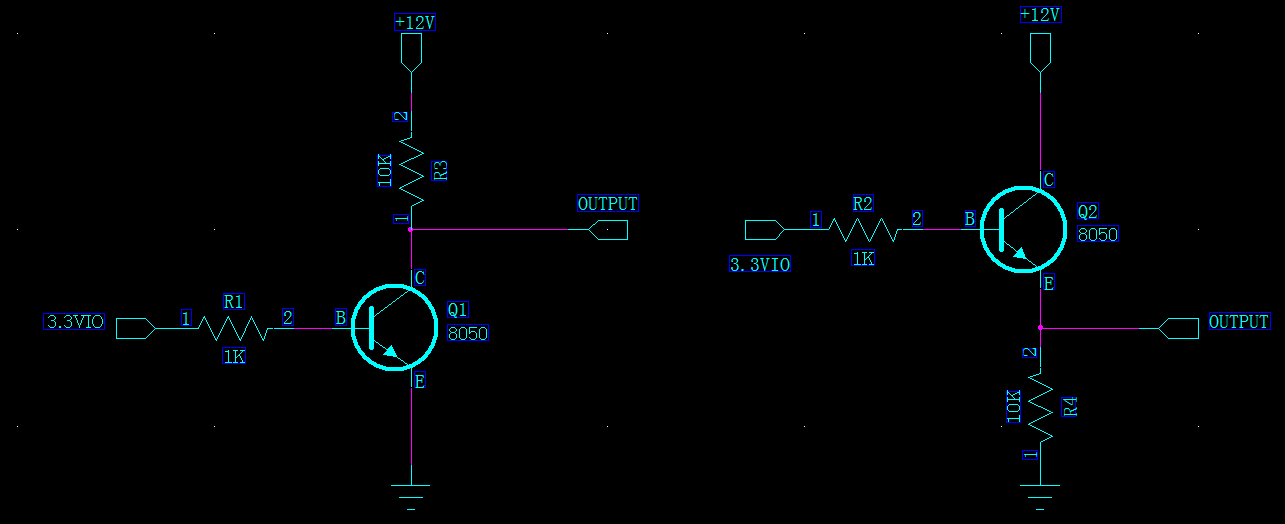

我想单片机上电OUTPUT输出12V,左图由于单片机复位一上电8050导通为0,右图一上电导通为12V,只是我IO控制反了而已? 右图和下图功能应该一样吧?我的12V输出主要控制一些数字门电路。
-
非常perfect
05-05 19:03
回答数:0
被采纳数:0
第二个图有点怪怪的
-
gzjiuwang
05-08 14:04
回答数:0
被采纳数:0
为什么不把单片机输出到三极管之间的电阻去掉试下呢
-
fyweyrwes
05-03 00:28
回答数:
被采纳数:

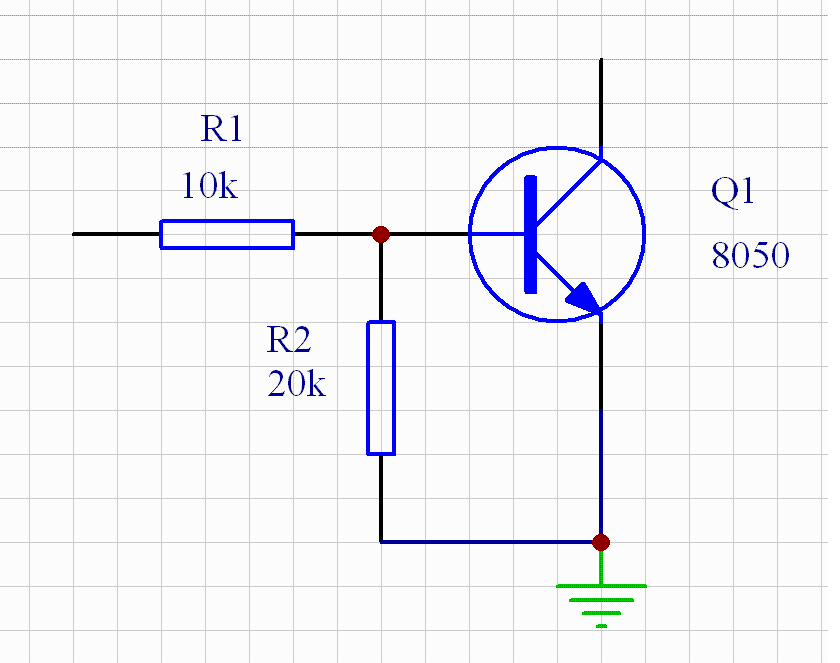

be之间并联电阻即可。
端口初始化顺序如下:
1、相应端口清零
2、设置相应端口输出模式为push/pull
3、使能CROSSBAR
上电复位以后引脚默认为输入状态,

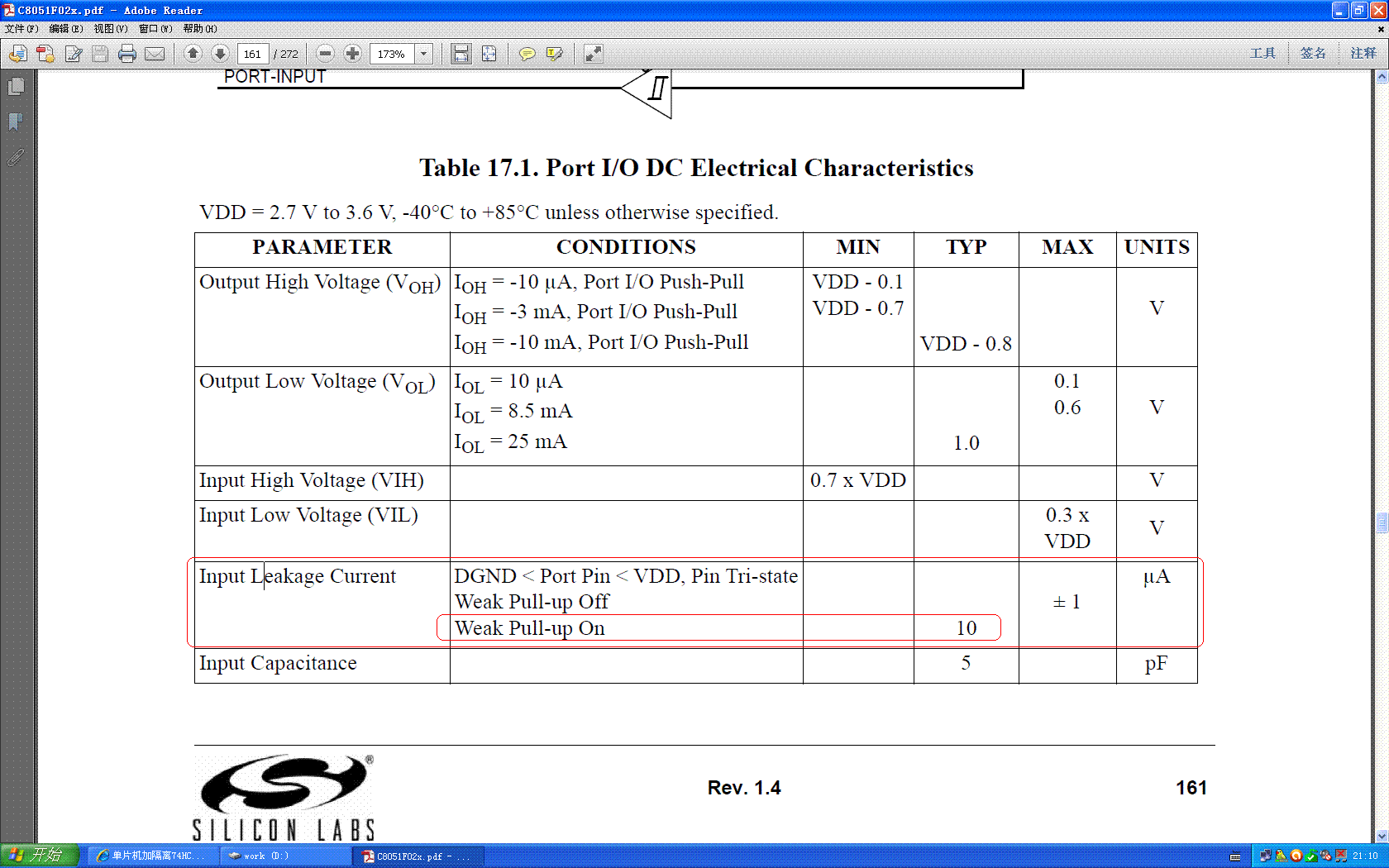

在阶段1和2,leakage current=10uA,Vbe=0.2V,Q1截止。
在阶段3,因为端口已经清零,Vbe=0V。
