关于BUCK开关电源电流波形几点问题

各位大侠，兄弟姐妹。能否帮我看一下，这是什么原因导致的。

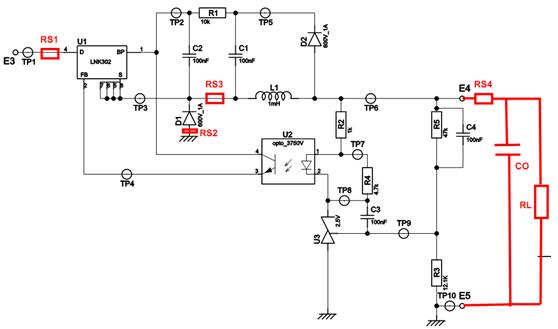

一电路图

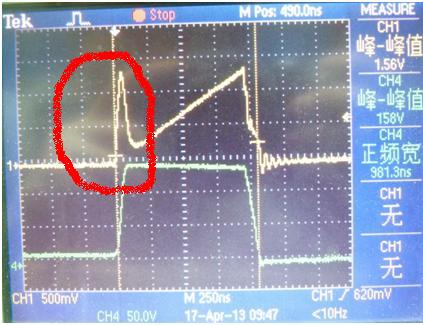

二测试IQ与VS关系备注：IQ为LNK302内置MOSFET流过的电流；Vs为LNK302内置MOSFET源极电压。

CH1：IQ(10Ω取样电阻RS1)CH2：VS但是图中，在MOSFET开通的初始时刻，出现一个峰值电流，该电流从何而来?

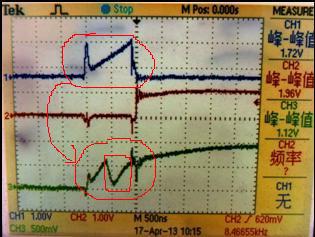

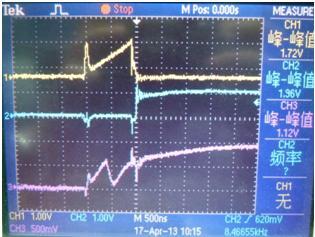

三测试IQ,ID与IL关系

备注：ID为流过D1续流二极管电流。备注：IL为流过电感的电流。

CH1：IQ(10Ω取样电阻RS1)CH2：ID(10Ω取样电阻RS2)CH3：IL(10Ω取样电阻RS3)在MOFET导通的时候，IL应和IQ相同，但是有点出入?在MOFET关断的时候，IL应和ID相同。

提问者：kszdj113 地点：- 浏览次数：403 提问时间：10-31 18:10

我有更好的答案

2条回答: 60user128 03-15 06:52

那个电流尖峰，很可能是续流二极管关断(反向)电流。

 评论0  赞80; zhangyouliang 03-14 05:55

那个尖峰电流，应该是续流二极管反向恢复时间引起直通导致的尖峰电流。
100nS 左右, 是不是有点长了, 可以考虑换更快恢复的二极管

 评论0  赞57
