手机里的电源模块是怎么做的

想用手机电池给射频模块（SIM300S）供电，实现彩信收发、通话等功能。SIM300S要求电源为4.2V，且瞬间可达2A。我看别人的设计是用LM2576，很大很笨重。再说LM2576是降压的，而我从电池的3.7V到4.2V,应该升压。不知道手机里的电源模块是怎么做的，怎么那么小巧？或者，哪位能给推荐个大功率、小巧的升压模块？贵点也行。谢了

提问者：mczxm 地点：- 浏览次数：7014 提问时间：10-31 18:11

我有更好的答案

5条回答: 77uwfsdf 03-17 23:16

开关电源模块可以满足大功耗且小巧，线性电源模块的原理是要用电容滤波，当要滤除的噪声信号低时，要求电容特别大个，模块就要做的很大吧，，路过。。

 评论0  赞21; 北京森馥 03-18 00:10

手机里的电源都是集成在一起的,这个叫PMU
而且一般的手机无线IC或模块都是直接供电VBAT.输入电压相对较宽
你的应用,要么换2串电池,搞个2A LDO
要么找个升压不过升压带来效率问题不建议使用
要么换无线模块

 评论0  赞97; kylin2016 03-19 19:52

可以的

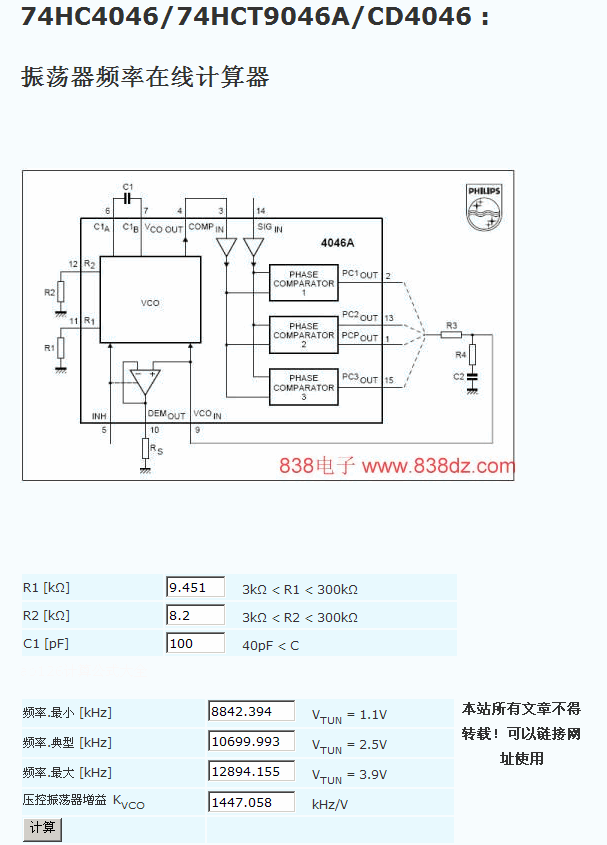

74HC4046/74HCT9046A/CD4046 :
振荡器频率在线计算器
http://www.838dz.com/calculator/1804.html

 评论0  赞32; Frank_fu 03-17 21:10

SIM300本身就是按直接连锂电设计的，不需要稳压，电压范围3.4～4.5V。

 评论0  赞36; ningee 03-20 16:27

手机模块的工作频率都很高，所以可以很小

 评论0  赞63
