4oMHz方波怎么产生？

手头有一个芯片需要外部提供20-40MHz的方波时钟源，不想用单片机之类的输出方波提供，想要有源晶振之类的简单元件提供，但是有源晶振输出的是正弦波，用比较器整形的话又没有那么高速度的比较器，或施密特触发器，大家能给个意见吗，或提供此频率范围的元件型号

提问者：hope710 地点：- 浏览次数：1376 提问时间：05-10 13:51

我有更好的答案

10条回答: rich_fush 05-20 01:13

谁告诉你有源晶振出来的是正弦?
是带点上升下降沿的方波,
如果你要增加点驱动能力,上下升沿去掉点,那用个单非门驱动下,会好很多

 评论0  赞82; pm58 05-15 16:27

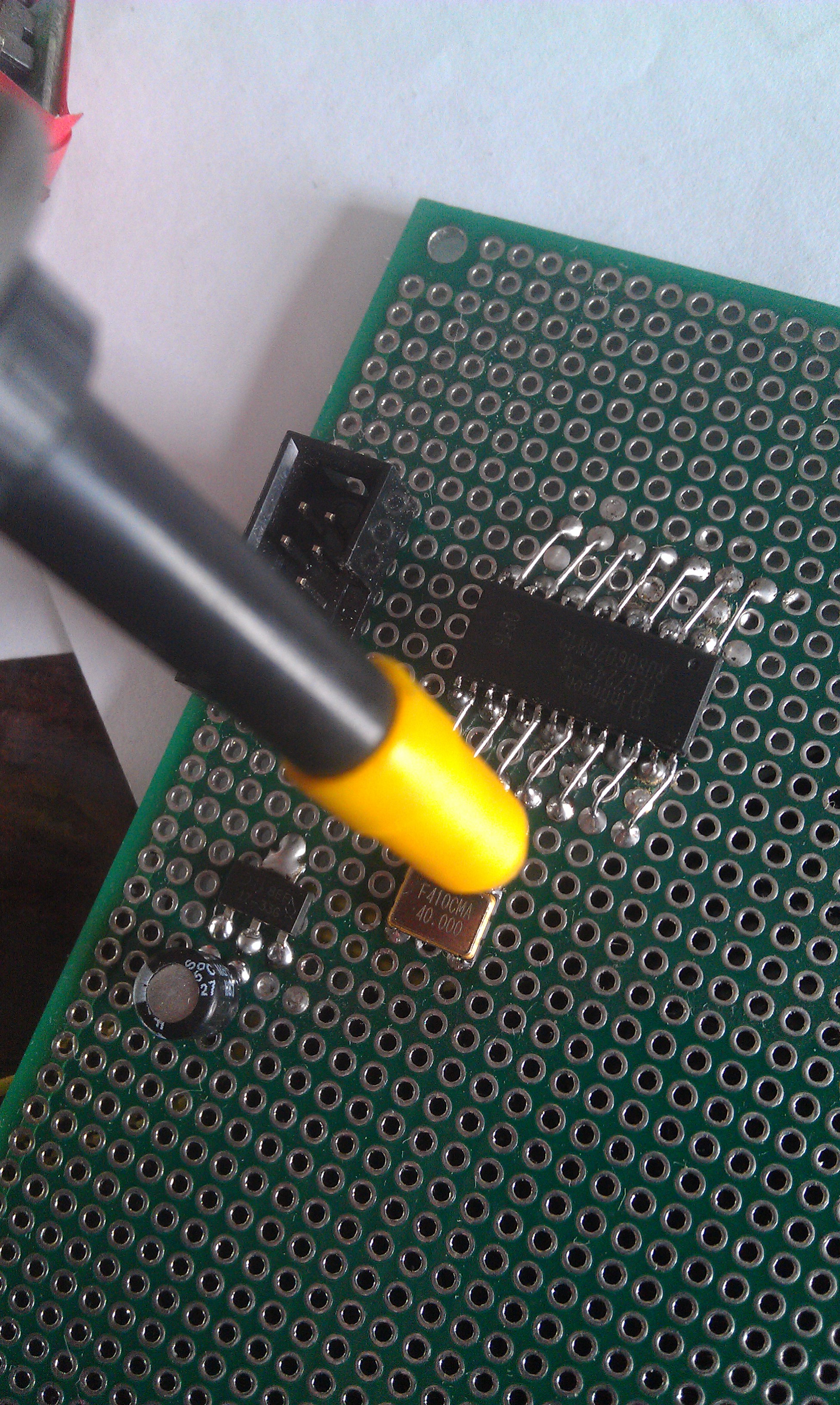

刚才我已经做实验测试了不是特别像正弦波

 评论0  赞76; 电子分销商 05-14 06:30

时钟并不要求很纯正的方波。实际上时钟对波形的要求并不高。

 评论0  赞58; 60user8 05-11 02:42

推荐一个好网站 www2cnhwx2com 把2换成. 大家懂的

 评论0  赞34; ci56789 05-15 04:55

是你的示波器带宽不够高才测试出来像正弦，楼主的设计有两个方式实现，一是用有源晶振，二是用普通晶振+两路反相器产生，后者成本要便宜不少

 评论0  赞29; yahan52 05-17 21:24

测量方法有问题，用有源晶振没问题

 评论0  赞73; 60user186 05-19 01:50

有原晶振出来的是方波，你在示波器上看到不是方波，那是因为表笔以及电路板上的电容的存在

 评论0  赞90; 河北为信电子科技股份有限公司 05-16 21:50

找个500MHz的示波器和探头你再测试

 评论0  赞45; testd28 05-17 23:54

。。。青岛汉泰的示波器

 评论0  赞95; 04860860686 05-16 18:11

1: 100 M 采样 40 M 一个周期才几个点；
2：寄生电容的存在导致上升沿下降沿变长
3：示波器用好点的示波器我以前测量过60M 的时钟 6000大洋的示波器和 40000大洋的示波器效果就是不一样

 评论0  赞6
