低功耗LDO电源芯片

我想设计一个低功耗电路，电压输入5v，输出3.3v。电路最大电流有300-400ma，待机的时候电流要求很小，50ua级别的。本来想用LM1117-3.3V的芯片，但是听说这个芯片做不了低功耗。

HT7533不错，但是最大电流只有100ma，貌似不够。不知道有啥低功耗的电源芯片呢

提问者：60user94 地点：- 浏览次数：6839 提问时间：10-31 18:16

我有更好的答案

6条回答: uwyywefwd 11-23 00:21

HT7833 SOT223封装可以满足要求，如果能用一个I/O来控制，静态功耗就不是问题了，随便找个带使能脚的LDO即可。
另外5V转3.3V，压差1.7V，要实现400mA负载电流就是会产生680mW的热损功耗，这个常见的SOT23-5、SOT89-3等封装都扛不住的，SOT23-5封装功耗是0.4W左右，也就是最大能有0.4W/1.7=235mA的输出电流，SOT89-3封装功耗常见是0.58W左右，那最大也只有340mA左右的电流。如果系统一定要有最大400mA的电流需要，可以考虑UTDFN这种超薄的封装，可以承受0.88W左右，比SOT223封装小多了

 评论0  赞17; cxad 11-25 12:05

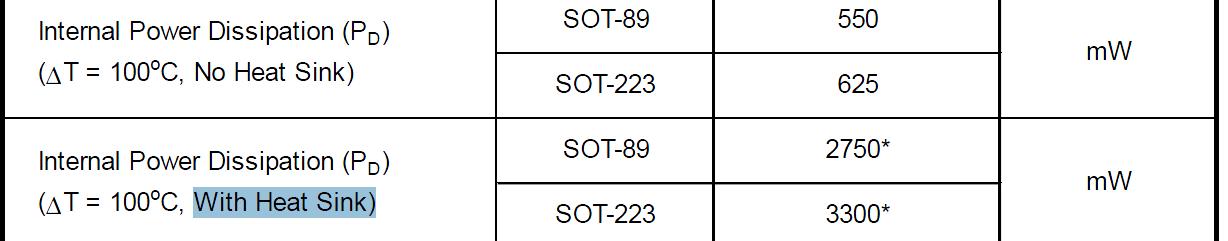

5V转3.3V能输出大多电流是看封装的，即使号称600mA的AEM8805，SOT223的封装功率才625mW，SOT89-3的封装功率才550mW，在1.7V压差下，最大能输出的电流也才只有367mA/323mA。

 评论0  赞31; qwer34 11-27 00:24

只是推荐我用过的LDO 当然每个人用LDO 的想法都不一样
一个是好好考虑压差的问题，另一个是后端到底需要多少电流的问题毕竟压差、发热、电流是精密相关的。
所以给了2个型号的

 评论0  赞70; 2016李勇 11-22 09:55

LTC应该很哦啊。

 评论0  赞9; 60user190 11-25 17:50

功率是指没任何散热片

 评论0  赞93; vyywywew 11-21 22:46

是不考虑加散热片的情况。
看你这外行说法多半没在相关芯片原厂干过，或者压根不了解芯片内部的架构，芯片内部的MOS管是有最大限流的，你还想出10W，就是整个恒温散热的环境你也整不出10W来

 评论0  赞56
