怎么判断4N25光耦是否是合格的？

新来一批4N25光耦，测过了，性能变差了，但判断是不是合格的来料？
是仙童生产的，不知道怎么检测。看它的datasheet也不知道哪个参数才是判断的依据！

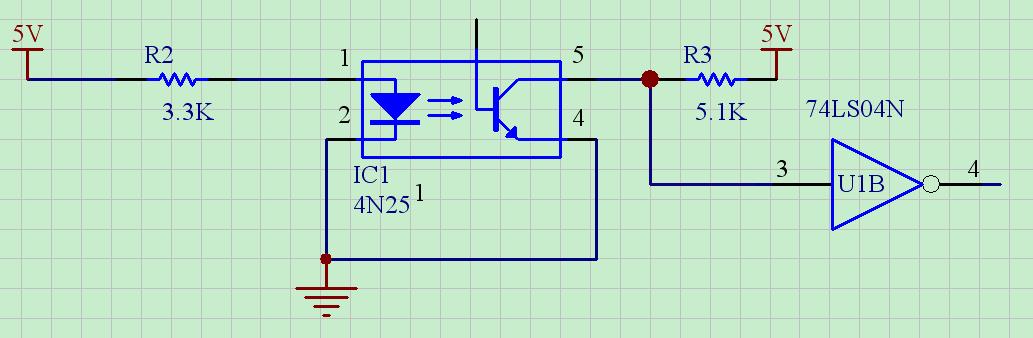

下图是测试电路：

  我用了datasheet的3个参数来判断：1、测试条件IF=10mA,Vce=10V,  这时测得的CTR=50%----符合了datasheet的标准≥20%
                                                      2、测它的饱和电压Vce(sat),测试条件IF=50mA,Ic=2mA,这时测得的Vce=0.2V-----也符合datasheet的标准≤0.5V

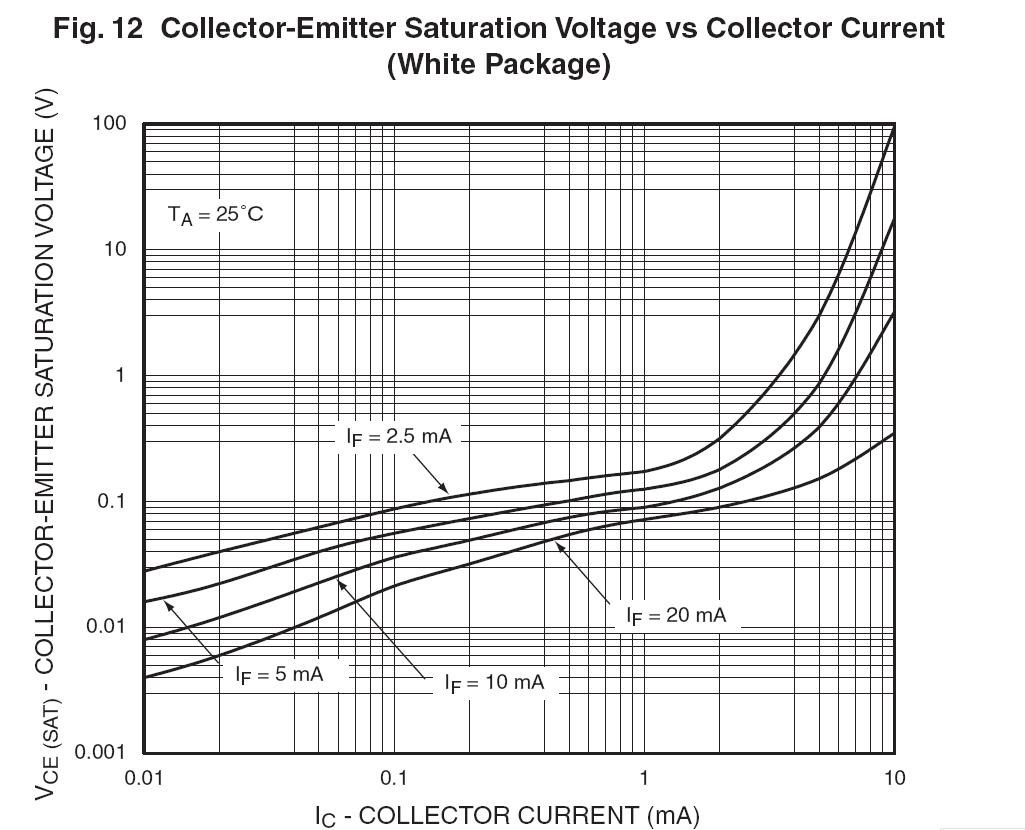

                                                      3、根据datasheet中的Ic-Vce曲线图，测试条件IF=2.5mA,Ic=1.0mA,这时测得的Vce=0.4V。------这个不符合datasheet给出的Ic-Vce曲线图，datasheet中Vce≤0.2V，见下图：

另外有一个小疑问：上图的曲线从0.01到0.1mA，0.1到1mA，1到10mA，竖线怎么都是9条，而不是10条，是不是该图也有点错误？

提问者：qwe042 地点：- 浏览次数：6553 提问时间：08-17 21:52

我有更好的答案

7条回答: wen58452035 08-24 20:03

传统型号的光耦翻新货、假货很多，至于是否合格的测试，按典型应用电路测CTR即可，曲线只是参考，本身离散性很大，甚至跟测试温度都有关。

 评论0  赞8; sdfdsg 08-27 08:40

请问chunyang:
典型应用电路是哪个电路？
是这个测试条件（IF=10mA,Vce=10V）吗？

 评论0  赞35; pingfandeshijie 08-26 03:03

所有参数都合格才算合格。

 评论0  赞11; 细水爱长流 08-19 11:59

从正规渠道进货，可以避免买到翻新件或仿件

 评论0  赞42; a7215433 08-24 08:51

大侠，我就是怀疑上面的电路设计有问题：  反正新来的4N25装上去后只能把5脚的电压拉到3.0V，而以前的来料的4N25装上去就可以把5脚电压拉到0.4V。
按上图的电路（R2=3.3K,R3=5.1K）测试：  新料4N25--IF=1.2mA Ic=0.4mA , Vce=3.0V,
                                                                  旧料4N25--IF=1.2mA Ic=1.1mA , Vce=0.4V,

你觉得上图设计超出器件手册了吗？  还是真的是来料问题？

 评论0  赞65; 艾嘉大人 08-27 21:51

很明显，两种器件的特性差别很大。
晶体管是电流型器件，电路设计合理与否并非取决于是否照搬器件手册而是通过计算看器件的表现是否符合手册，显然，你说的新料的传输率远远低于正常水平，要么是用其它型号仿冒的，要么是已经老化的。

 评论0  赞80; pailisi 08-23 18:13

CTR给出最劣值就可以了，实际设计时要按最劣值进行。如果手册中说是20%，那么因该基于20%设计，提高LED驱动电流或加大RC。

 评论0  赞41
