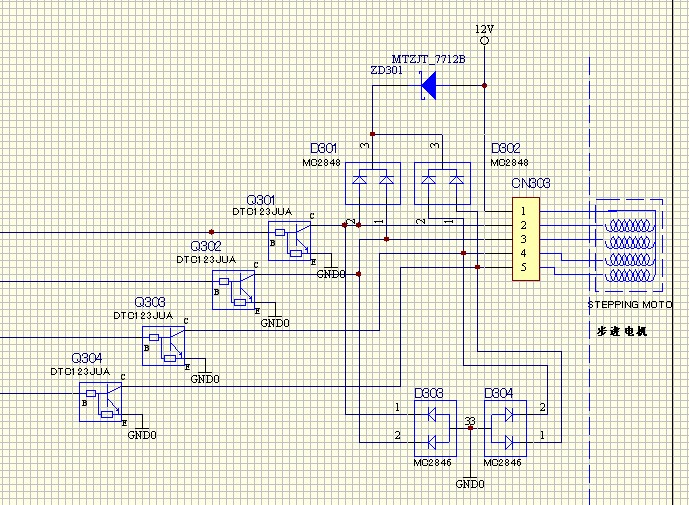

各位，请教大家一个步进电机的驱动电路
此电路是四相双四拍控制。
齐纳二极管的作用是，防止三极管C极的电压过高，烧坏三极管。
已知，每相内阻40欧姆，稳压管的规格是12V，500mW。
共阴极复合二极管的2个电流规格是
1.IFM：peak forward current 300mA
2.IO：average rectification current 100mA
我觉得这个电路中，12V稳压管和共阴复合二极管的参数选择有问题？
但不知道怎么具体计算？
各位大侠能否帮我计算下参数
另外，大家知不知道，共阳极复合二极管是什么作用？
谢谢
